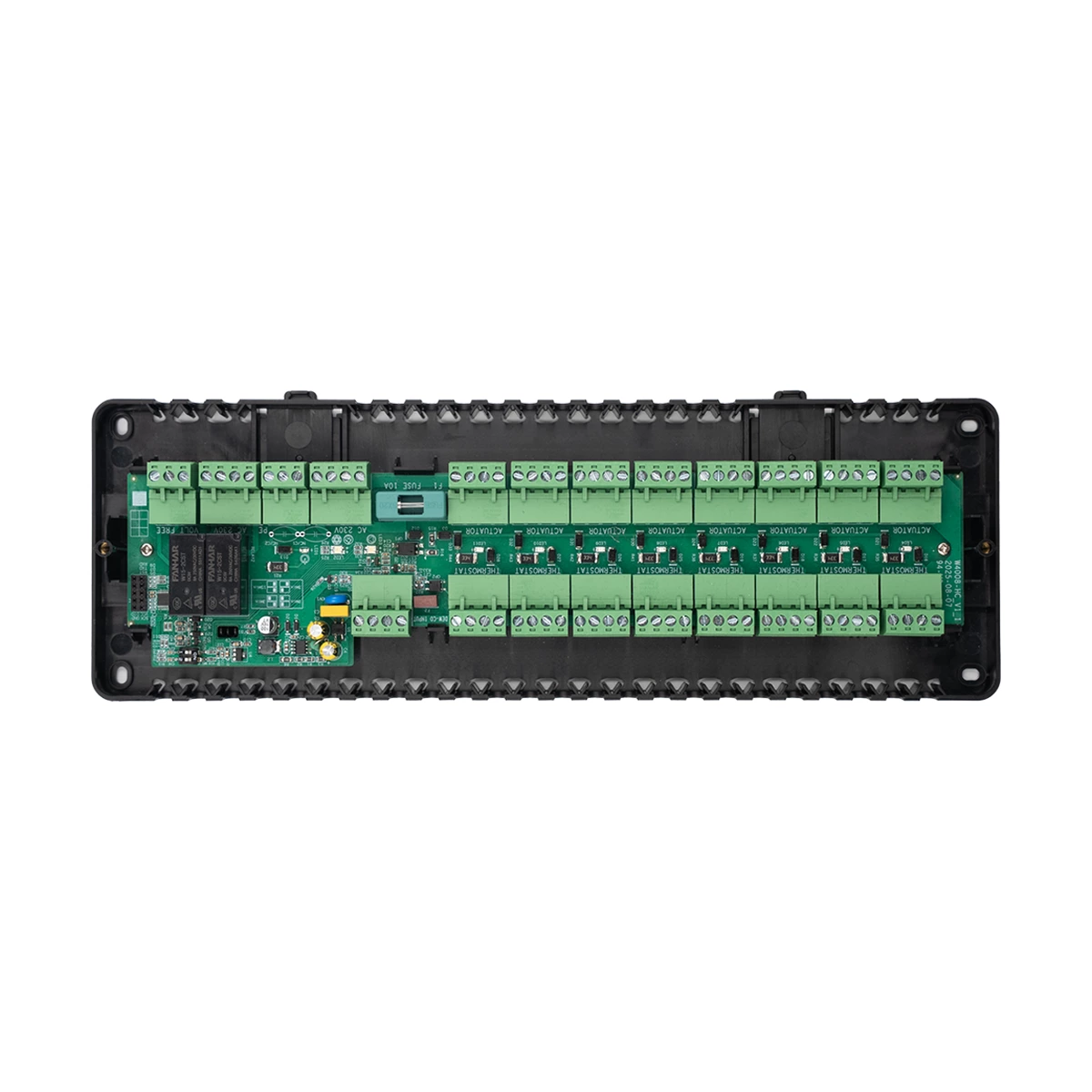

Центр коммутации ENGO ECB8HC-230 на 8 зон, 230 В, с функцией охлаждения

Проводной центр коммутации ENGO ECB8HC-230 на 8 зон: обогрев и охлаждение пола с одного блока

ECB8HC-230 - центр коммутации для проводной системы теплого пола, которая работает не только на обогрев, но и на охлаждение, например от теплового насоса. Он принимает сигналы от восьми комнатных терморегуляторов на 230 В, включает соответствующие термоэлектрические приводы на коллекторе и управляет циркуляционным насосом. Для источника тепла и источника холода предусмотрены два отдельных беспотенциальных выхода. Котел или тепловой насос в режиме обогрева подключается к выходу BOILER (NO/COM/NC), чиллер или тепловой насос в режиме охлаждения - к выходу COOLER (NO/COM). Дополнительные реле при этом не нужны.

Режим работы всех зон переключается одним беспотенциальным контактом на входе CO (Change Over): разомкнутый контакт означает обогрев, замкнутый - охлаждение. Этот сигнал может подавать тепловой насос, контроллер источника тепла/холода, система BMS или обычный переключатель. В режиме охлаждения планка подает 230 В на клеммы CO каждой зоны, и совместимые терморегуляторы (например, ENGO E4) сами переключаются в охлаждение. К входу DEW подключается датчик точки росы или гигростат с контактом NO. При угрозе конденсации он сразу отключает насос и источник холода, поэтому напольное покрытие защищено от влаги. Трехминутная задержка включения и регулируемая задержка выключения 0/3/5/15 минут уменьшают количество пусков котла, теплового насоса и циркуляционного насоса.

• Питание: 230 В AC, 50 Гц
• Максимальная нагрузка планки: 10 А (предохранитель T10 А, 5x20 мм)
• Количество зон: 8 проводных
• Режимы работы: обогрев и охлаждение, переключение через беспотенциальный вход CO (Change Over)
• Выход на циркуляционный насос: 230 В AC, макс. 5(2) А, общий для обогрева и охлаждения
• Выход на источник тепла (BOILER): беспотенциальный контакт NO/COM/NC, макс. 5(2) А
• Выход на источник холода (COOLER): беспотенциальный контакт NO/COM, макс. 5(2) А
• Вход DEW для датчика точки росы или гигростата: беспотенциальный, действует только в режиме охлаждения
• Выходы на приводы: 230 В AC, макс. 2 А, по два гнезда на каждую зону
• Тип приводов: нормально закрытые (NC), до 6 приводов по 2 Вт на зону, до 48 приводов на планку
• Задержка включения насоса и источника тепла/холода: 3 минуты
• Задержка выключения: 0, 3, 5 или 15 минут, задается переключателем на планке (заводское значение 0 мин)
• Совместимость: терморегуляторы на 230 В с выходом SL или беспотенциальным контактом, батарейные терморегуляторы с контактом NO/COM; для автоматического переключения обогрев/охлаждение нужны терморегуляторы с входом CO в режиме Heat/Cool, например ENGO E4
• Функция NSB: ночное снижение температуры на терморегуляторах через клеммы CO от внешнего таймера

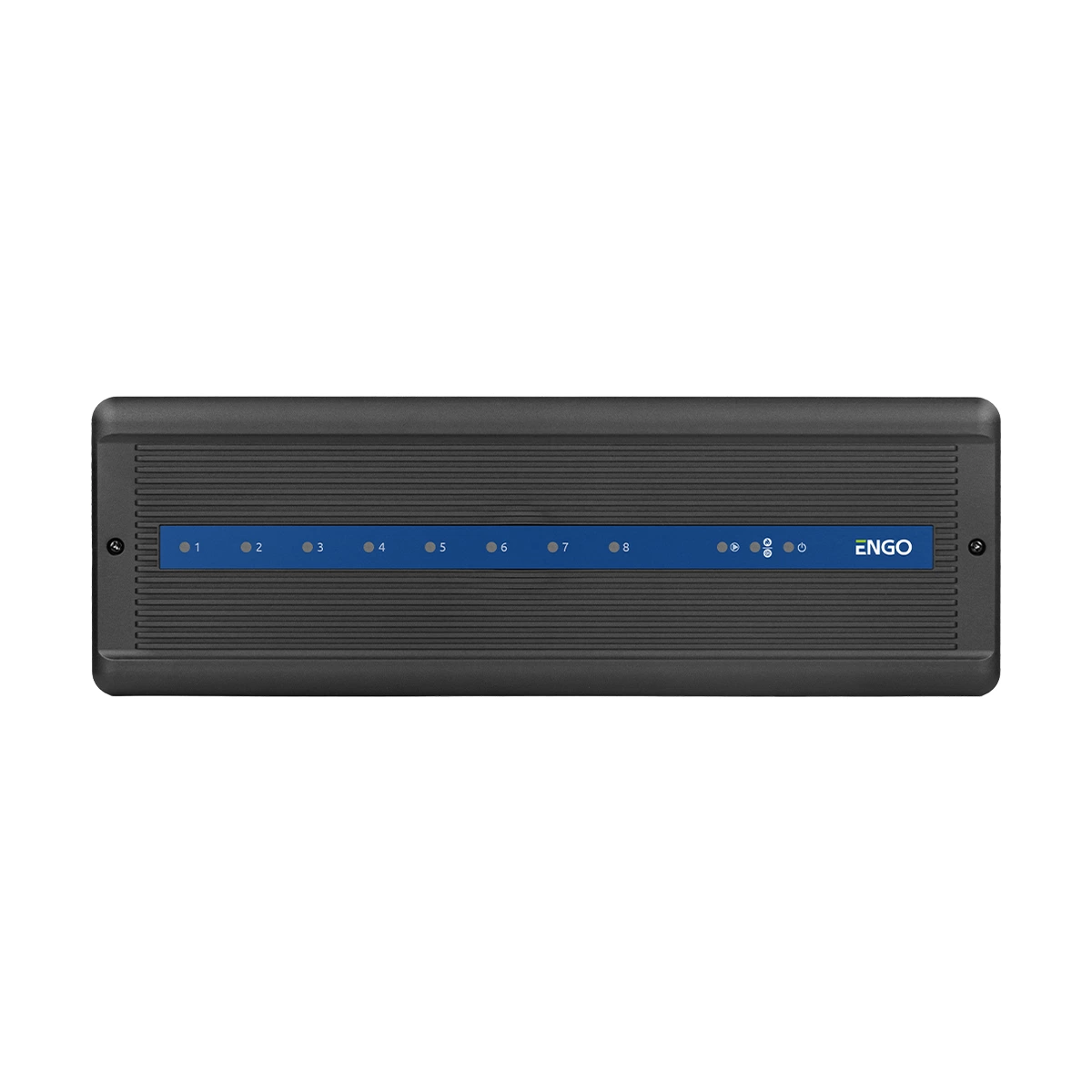

• Индикация: LED питания, насоса, источника тепла, источника холода и каждой из 8 зон; красный цвет означает обогрев, синий - охлаждение
• Монтаж: на DIN-рейку 35 мм или на стену
• Съемные клеммные колодки для быстрого подключения проводов
• Габаритные размеры: 330 x 110 x 36 мм
• Производитель: ENGO Controls, Польша
• Гарантия: 60 месяцев
