Предохранительный клапан Caleffi 311 311540 3/4″ ВР x 3/4″ ВР, 4 бар, мембранный, до 110 °C

Сбросной клапан избыточного давления 3/4″ на 4 бар для котла, закрытой системы отопления и бойлера

Caleffi 311 311540 - сертифицированный мембранный предохранительный клапан с заводской настройкой 4 бар. Когда давление в системе достигает давления настройки, клапан открывается и сбрасывает теплоноситель или воду в атмосферу, не давая давлению подняться до опасного для котла, бойлера и других компонентов уровня. Клапан полностью открывается при давлении на 20% выше настройки (4,8 бар) и закрывается при снижении до 3,2 бар. Пропускная способность: 178,25 кг/ч, что соответствует тепловому генератору мощностью до 103,3 кВт (89 000 ккал/ч). Клапан ставят на котлы, в закрытые системы отопления и кондиционирования, в том числе с гликолевыми растворами до 50%, на накопительные бойлеры ГВС и в гидравлические системы. Выходное отверстие имеет Ø13 мм, как и у клапанов 1/2″, поэтому пропускная способность одинакова: больший размер лишь упрощает подключение к трубам 3/4″. Caleffi указывает, что по итальянским нормам стандартные клапаны этих серий применяют на теплогенераторах мощностью до 35 кВт.

• Серия: Caleffi 311
• Давление настройки: 4 бар
• Присоединение: вход G 3/4″ внутренняя резьба, выход G 3/4″ внутренняя резьба (ISO 228-1)
• Давление полного открытия: 4,8 бар
• Давление закрытия: 3,2 бар
• Выходное отверстие: Ø13 мм, сечение 1,327 см², коэффициент истечения K 0,5
• Пропускная способность: 178,25 кг/ч
• Макс. мощность теплогенератора: 103,3 кВт (89 000 ккал/ч)
• Номинальное давление: PN 10
• Избыточное давление полного открытия: +20% от давления настройки
• Разность закрытия: -20% от давления настройки
• Рабочая температура: 5-110 °C
• Сертификация: CE, Директива 2014/68/EU (PED), категория IV
• Среда: вода, воздух; гликолевые растворы до 50%
• Корпус и колпак: латунь EN 12165 CW617N
• Шток: латунь EN 12164 CW614N
• Мембрана и уплотнение затвора: EPDM
• Пружина: сталь EN 12270-1
• Ручка: ABS
• Монтаж: вертикально или горизонтально по стрелке на корпусе, нельзя устанавливать колпаком вниз
• На котле: в верхней точке или на подающей трубе не дальше 1 м от котла, без запорной арматуры между клапаном и котлом
• На бойлере: рядом с емкостью, без запорной арматуры между клапаном и бойлером; сброс должен быть видимым (рекомендована воронка Caleffi 5521)

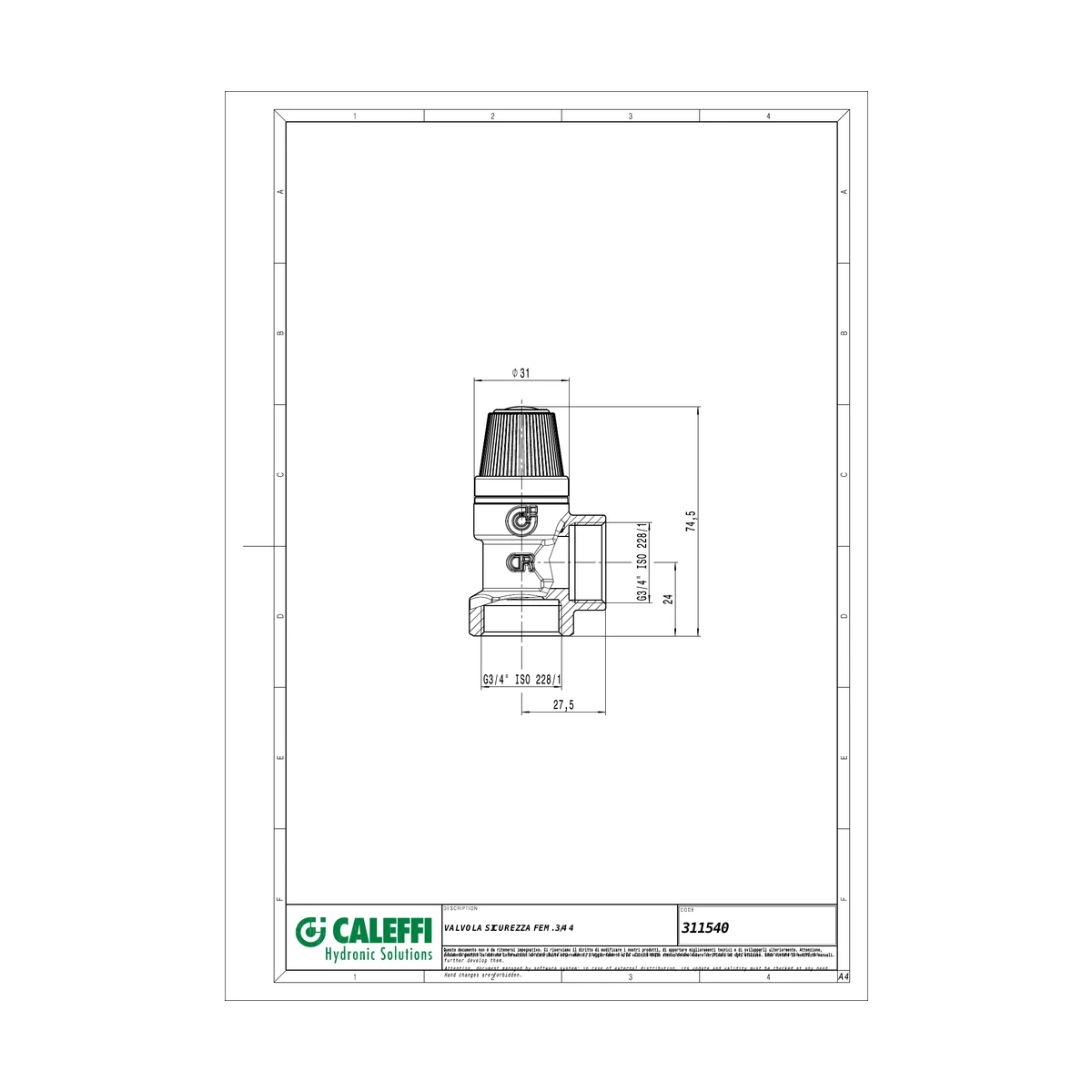

• Габариты: высота 74,5 мм, от оси входа до торца выхода 27,5 мм
• Вес: 0,21 кг
• Страна производства: Италия
