Предохранительный клапан Caleffi 513 513420 1/2″ ВР x 1/2″ ВР, 2 бар, мембранный, до 110 °C

Мембранный сбросной клапан 1/2″ на 2 бар для котлов и систем отопления с низким допустимым давлением

Caleffi 513 513420 - сертифицированный мембранный предохранительный клапан с заводской настройкой 2 бар. Низкая настройка нужна там, где котел, теплообменник или другие компоненты системы рассчитаны на невысокое рабочее давление. Когда давление достигает настройки, клапан открывается и сбрасывает теплоноситель в атмосферу, защищая котел и систему от опасного повышения давления. Полностью клапан открывается при 2,4 бар и закрывается при снижении давления до 1,6 бар. Выходное отверстие Ø15 мм больше, чем у серии 311 (Ø13 мм), поэтому при той же настройке пропускная способность выше: 141,99 кг/ч, что соответствует теплогенератору до 82,3 кВт (70 900 ккал/ч). Колпак из стеклонаполненного полиамида PA6G30. Caleffi указывает, что по итальянским нормам стандартные клапаны применяют на теплогенераторах мощностью до 35 кВт.

• Серия: Caleffi 513
• Давление настройки: 2 бар
• Присоединение: вход G 1/2″ внутренняя резьба, выход G 1/2″ внутренняя резьба (ISO 228-1)
• Давление полного открытия: 2,4 бар
• Давление закрытия: 1,6 бар
• Выходное отверстие: Ø15 мм, сечение 1,767 см², коэффициент истечения K 0,5
• Пропускная способность: 141,99 кг/ч
• Макс. мощность теплогенератора: 82,3 кВт (70 900 ккал/ч)
• Номинальное давление: PN 10
• Избыточное давление полного открытия: +20% от давления настройки
• Разность закрытия: -20% от давления настройки
• Рабочая температура: 5-110 °C
• Сертификация: CE, Директива 2014/68/EU (PED), категория IV
• Среда: вода, воздух
• Корпус: латунь EN 12165 CW617N
• Колпак: PA6G30
• Шток: латунь EN 12164 CW614N
• Мембрана и уплотнение затвора: EPDM
• Пружина: сталь EN 12270-1
• Ручка: ABS
• Монтаж: вертикально или горизонтально по стрелке на корпусе, нельзя устанавливать колпаком вниз
• На котле: в верхней точке или на подающей трубе не дальше 1 м от котла, без запорной арматуры между клапаном и котлом
• На бойлере: рядом с емкостью, без запорной арматуры между клапаном и бойлером; сброс должен быть видимым (рекомендована воронка Caleffi 5521)

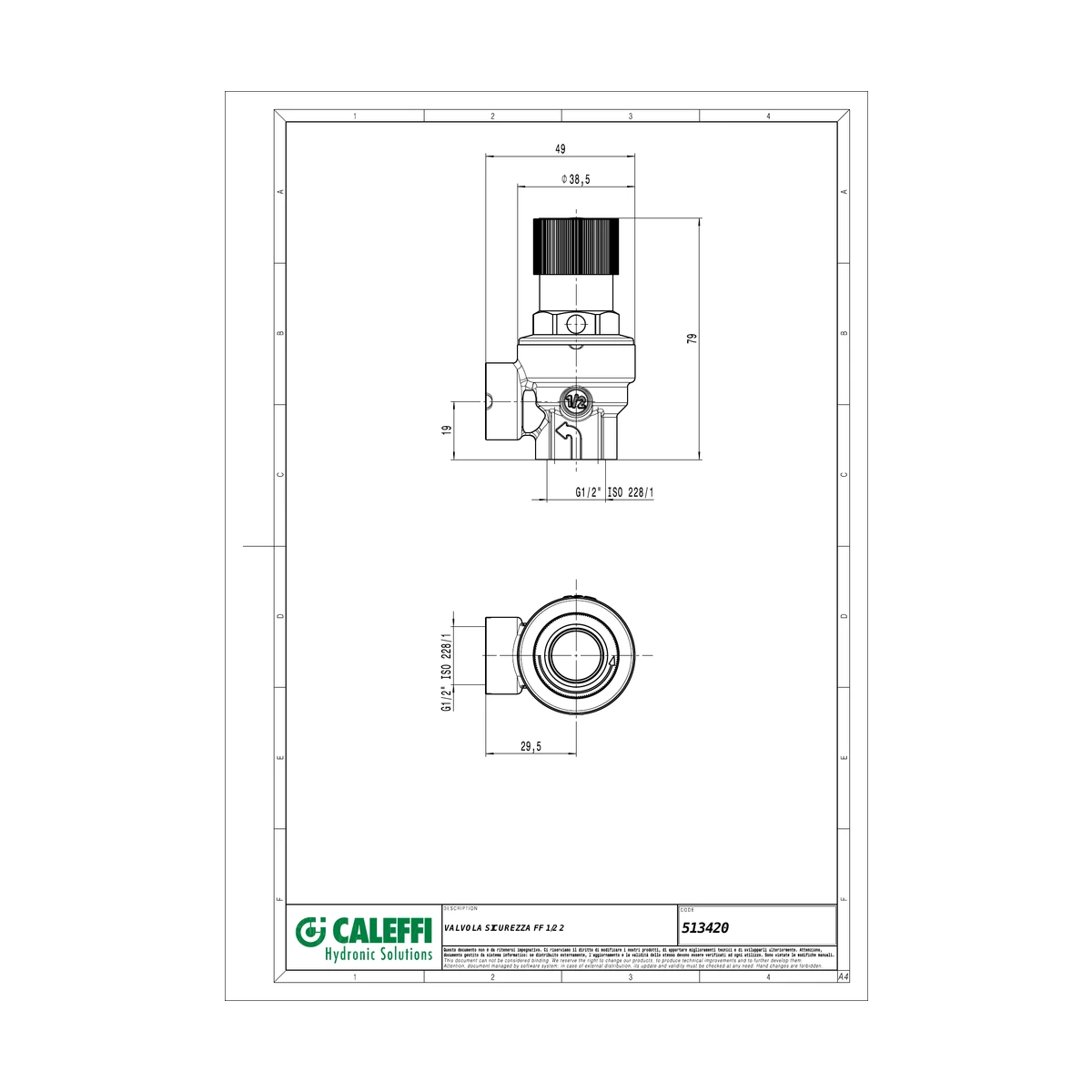

• Габариты: высота 78,5 мм, от оси входа до торца выхода 29,5 мм
• Вес: 0,18 кг
• Страна производства: Италия
