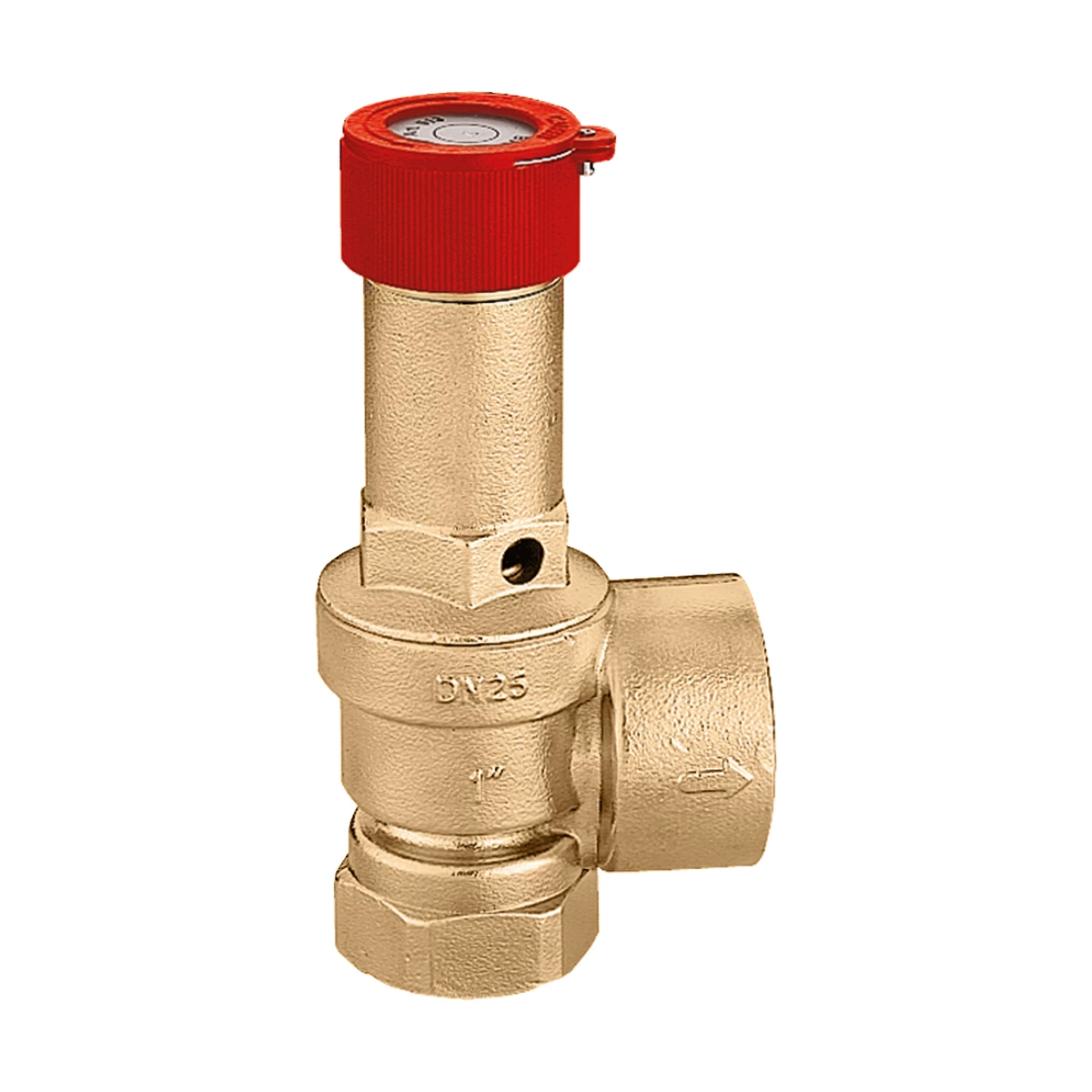

Предохранительный клапан Caleffi 513 513680 1″ ВР x 1 1/4″ ВР, 8 бар, мембранный, до 110 °C

Предохранительный клапан большого сечения 1″ x 1 1/4″ на 8 бар для бойлеров ГВС, котельных и гидравлических систем

Caleffi 513 513680 - сертифицированный мембранный предохранительный клапан с присоединением 1″ на входе и увеличенным выходом 1 1/4″ для сброса большого расхода. Корпус из латуни EN 1982 CB753S, колпак из латуни, ручки из стеклонаполненного полиамида. Клапан открывается при достижении 8 бар, полностью открывается при 9,6 бар и закрывается при снижении давления до 6,4 бар. Выходное отверстие Ø25 мм (сечение 4,9087 см²). При сбросе холодной воды пропускная способность по экспериментальным данным Caleffi составляет 12,3 м³/ч. При настройке 8 бар клапан соответствует требованиям итальянских норм (Section R) для защиты бойлеров ГВС емкостью до 3 000 л. Клапан применяют на накопительных бойлерах и емкостях ГВС, на котлах в системах отопления, а также в гидравлических системах холодного водоснабжения.

• Серия: Caleffi 513
• Давление настройки: 8 бар
• Присоединение: вход G 1″ внутренняя резьба, выход G 1 1/4″ внутренняя резьба (ISO 228-1)
• Давление полного открытия: 9,6 бар
• Давление закрытия: 6,4 бар
• Выходное отверстие: Ø25 мм, сечение 4,9087 см²
• Сброс холодной воды: 12,3 м³/ч
• Макс. емкость бойлера ГВС (Section R): 3 000 л
• Номинальное давление: PN 10
• Избыточное давление полного открытия: +20% от давления настройки
• Разность закрытия: -20% от давления настройки
• Рабочая температура: 5-110 °C
• Сертификация: CE, Директива 2014/68/EU (PED), категория IV
• Среда: вода, воздух
• Корпус: латунь EN 1982 CB753S
• Колпак: латунь EN 12165 CW617N
• Шток: латунь EN 12164 CW614N
• Мембрана и уплотнение затвора: EPDM
• Пружина: сталь EN 12270-1
• Ручка: PA6G20
• Монтаж: вертикально или горизонтально по стрелке на корпусе, нельзя устанавливать колпаком вниз
• На котле: в верхней точке или на подающей трубе не дальше 1 м от котла, без запорной арматуры между клапаном и котлом
• На бойлере: рядом с емкостью, без запорной арматуры между клапаном и бойлером; сброс должен быть видимым (рекомендована воронка Caleffi 5521)

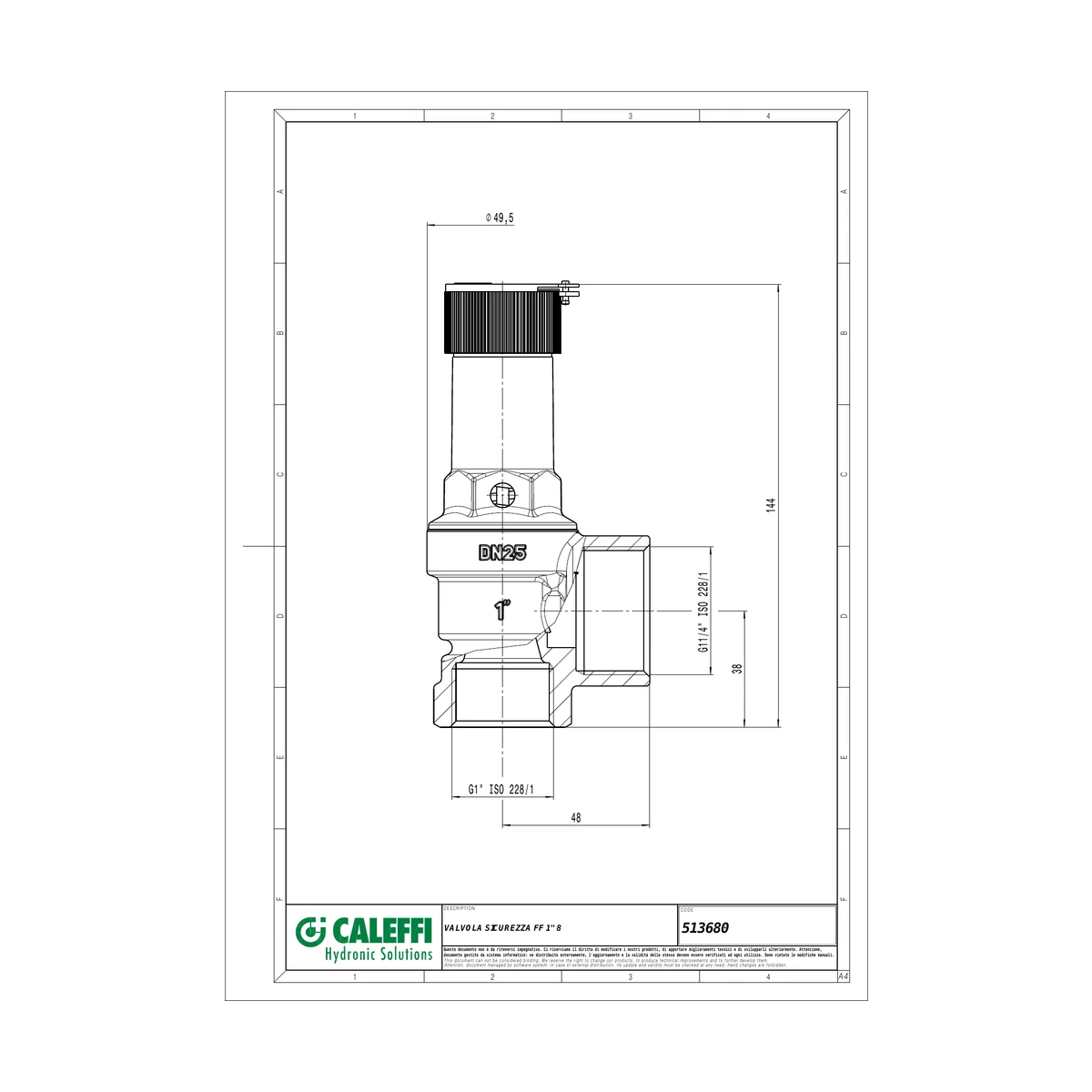

• Габариты: высота 144 мм, от оси входа до торца выхода 48 мм
• Вес: 0,85 кг
• Страна производства: Италия
