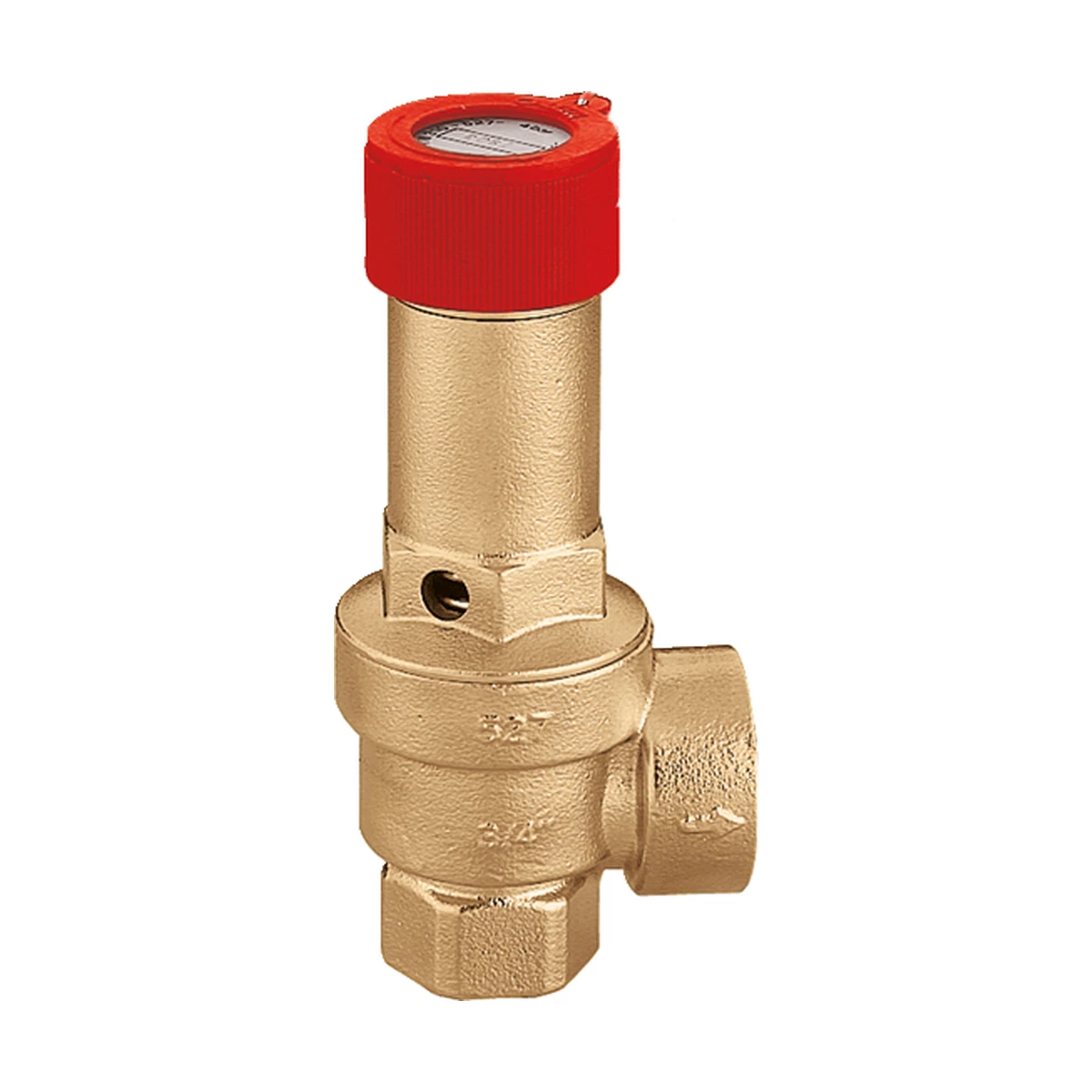

Предохранительный клапан Caleffi 527 EST 527515 3/4″ ВР x 1″ ВР, 1,5 бар, мембранный, до 110 °C

Предохранительный клапан с позитивной безопасностью 3/4″ x 1″ на 1,5 бар: срабатывает даже при повреждении мембраны

Caleffi 527 EST 527515 - сертифицированный мембранный предохранительный клапан для тепловых систем со специальной настройкой 1,5 бар. Главное отличие серии 527 EST - позитивная безопасность (fail-safe): Caleffi гарантирует срабатывание клапана даже при износе или разрыве мембраны. Клапан выходит на полную пропускную способность уже при давлении, превышающем настройку менее чем на 10% (у стандартных серий 311, 312, 513 это 20%), поэтому его точнее подбирают под максимальное рабочее давление котла или системы. Закрывается клапан при снижении давления не более чем на 20%, что уменьшает потери воды из системы после срабатывания. Увеличенный выход 1″ делает почти незаметным влияние отводящей трубы на пропускную способность и на поведение клапана при открытии и закрытии. При 1,5 бар клапан сбрасывает 264,95 кг/ч, что соответствует теплогенератору мощностью до 154 кВт (132 400 ккал/ч). Каждый клапан поставляется с протоколом стендовой настройки.

• Серия: Caleffi 527 EST
• Давление настройки: 1,5 бар (специальная настройка)
• Присоединение: вход G 3/4″ внутренняя резьба, выход G 1″ внутренняя резьба
• Давление полного открытия: 1,65 бар
• Давление закрытия: 1,2 бар
• Избыточное давление полного открытия: менее 10% от настройки
• Разность закрытия: менее 20% от настройки
• Позитивная безопасность: работа гарантирована при износе или разрыве мембраны
• Выходное отверстие: Ø20 мм, сечение 3,1416 см², коэффициент истечения K 0,67
• Пропускная способность: 264,95 кг/ч
• Макс. мощность теплогенератора: 154 кВт (132 400 ккал/ч)
• Номинальное давление: PN 10
• Рабочая температура: 5-110 °C
• Среда: вода, воздух
• Корпус и колпак: латунь
• Ручки: стеклонаполненный полиамид PA6G20
• Мембрана и уплотнения: EPDM
• Сертификация: CE, Директива 2014/68/EU (PED), категория IV; протокол стендовой настройки в комплекте
• Монтаж: вертикально или горизонтально по стрелке на корпусе, нельзя устанавливать колпаком вниз
• На котле: в верхней точке или на подающей трубе не дальше 1 м от котла, без запорной арматуры между клапаном и котлом
• На бойлере: рядом с емкостью, без запорной арматуры между клапаном и бойлером; сброс должен быть видимым (рекомендована воронка Caleffi 5521)

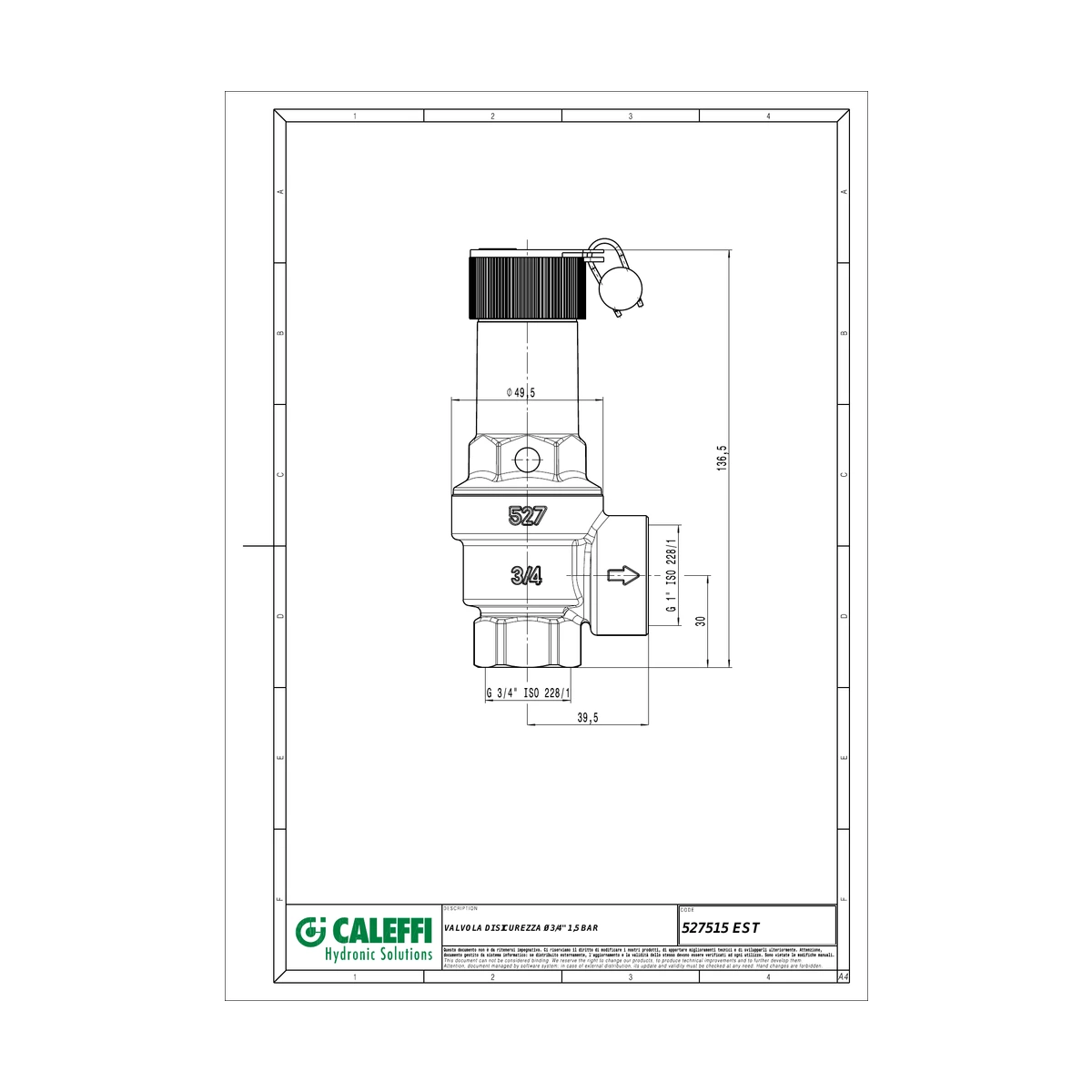

• Габариты: высота 136 мм, от оси входа до торца выхода 39,5 мм
• Страна производства: Италия
