Пульт управления и защиты насоса Aquatica MP-S1 220 В 0,37-2,2 кВт защита от сухого хода

Блок защиты однофазного насоса 220 В от сухого хода, перегрузки и перепадов напряжения с ЖК-дисплеем

Aquatica MP-S1 - пульт управления и защиты электрической части насосного оборудования с двигателями мощностью от 0,37 до 2,2 кВт и питанием 220 В в системах водоснабжения и водоотведения. Пульт следит за силой тока и напряжением: выключает насос при перегрузке, заблокированном роторе, сухом ходе (определяется только по силе тока) и пониженном или повышенном напряжении, подает световой и звуковой сигнал тревоги, а на жидкокристаллическом дисплее в реальном времени показывает данные о работе и аварийных режимах насоса. После срабатывания защиты от перегрузки насос автоматически перезапускается через 30 мин, после защиты по напряжению - через 5 мин (эти интервалы не регулируются). Порог тока сухого хода, задержка отключения, время повторного включения после сухого хода, порог тока перегрузки и пределы напряжения (±15 % от номинала) настраиваются; настройки сохраняются после отключения питания. В пульт можно установить пусковой конденсатор - так к нему подключают однофазные насосы без встроенного конденсатора. В перечне функций MP-S1, в отличие от пультов серии S, нет контроля давления и уровня жидкости - это именно пульт защиты электродвигателя. Диапазон 0,37-2,2 кВт охватывает, в частности, скважинные насосы Aquatica 3QJD2 и 4QJD3 мощностью от 0,37 до 1,8 кВт.

• Мощность подключаемого электродвигателя: 0,37-2,2 кВт
• Входное напряжение: 220 В
• Защита от перегрузки O.L (только по силе тока)
• Защита от работы при заблокированном роторе STALLED
• Защита от сухого хода DRY RUN (только по силе тока)
• Защита от пониженного или повышенного напряжения U/OV
• Автоматический перезапуск после перегрузки: через 30 мин (не регулируется)
• Автоматический перезапуск после пониженного или повышенного напряжения: через 5 мин (не регулируется)
• Регулируемые параметры: ток отключения при сухом ходе (А), время до отключения питания при сухом ходе (с), время автоматического включения и выключения при срабатывании защиты от сухого хода (мин), ток перегрузки (А), максимальное и минимальное напряжение отключения (±15 % от номинала)
• Возможна установка пускового конденсатора (для насосов без встроенного конденсатора)

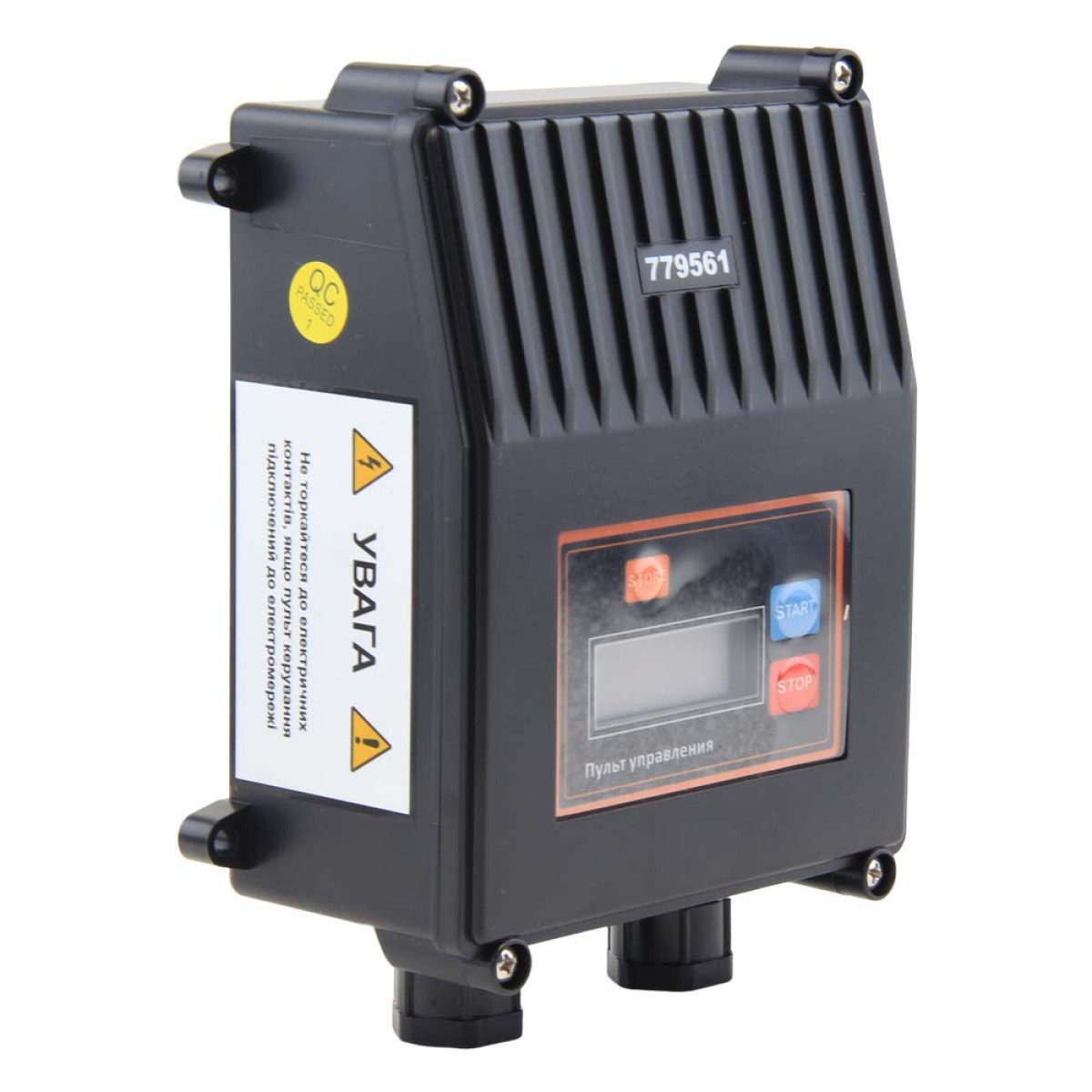

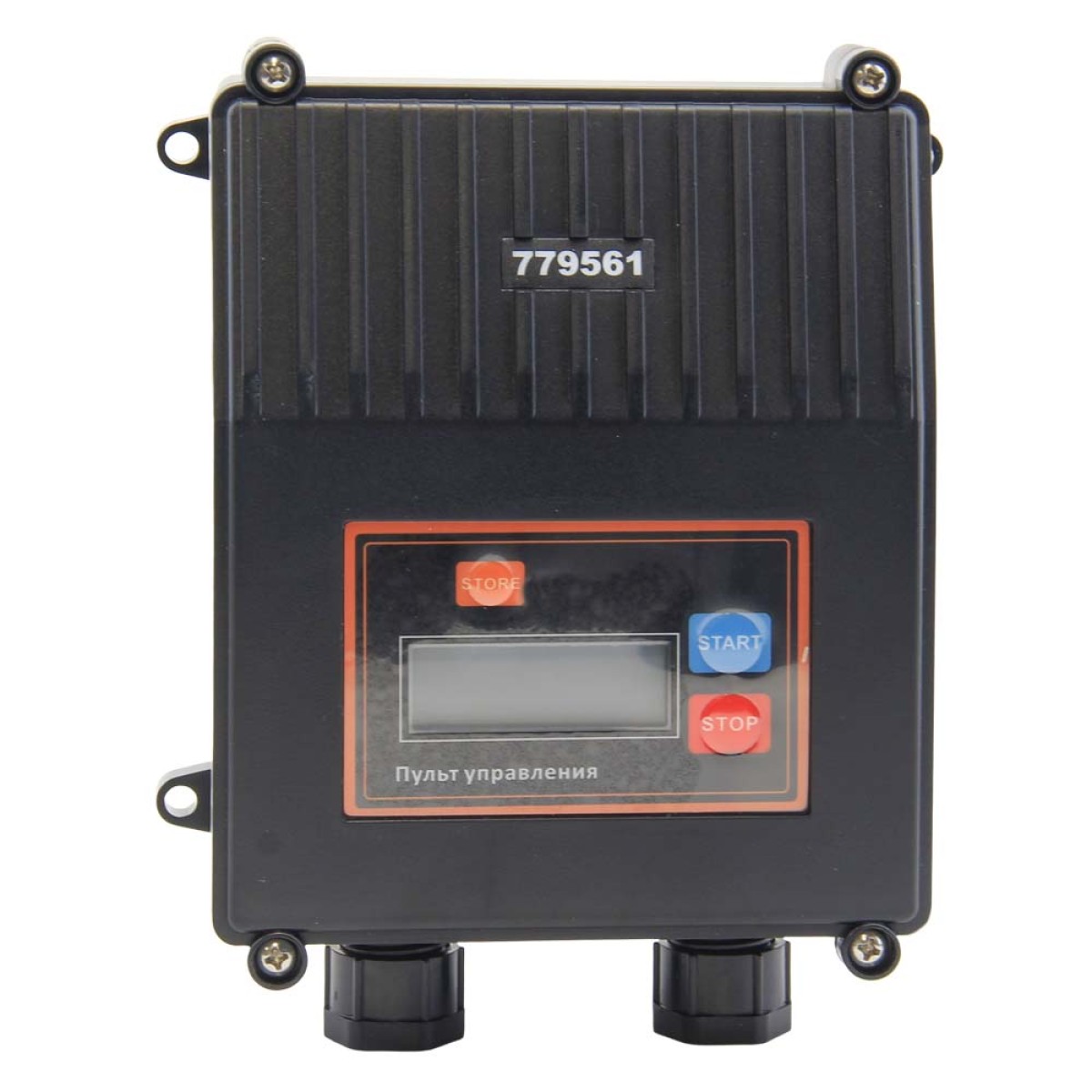

• Дисплей: жидкокристаллический, отображение работы насоса в реальном времени; кнопки калибровки
• Сохранение настроек при отключении питания и восстановление после включения
• Визуальный и звуковой сигнал тревоги при обнаружении неисправности

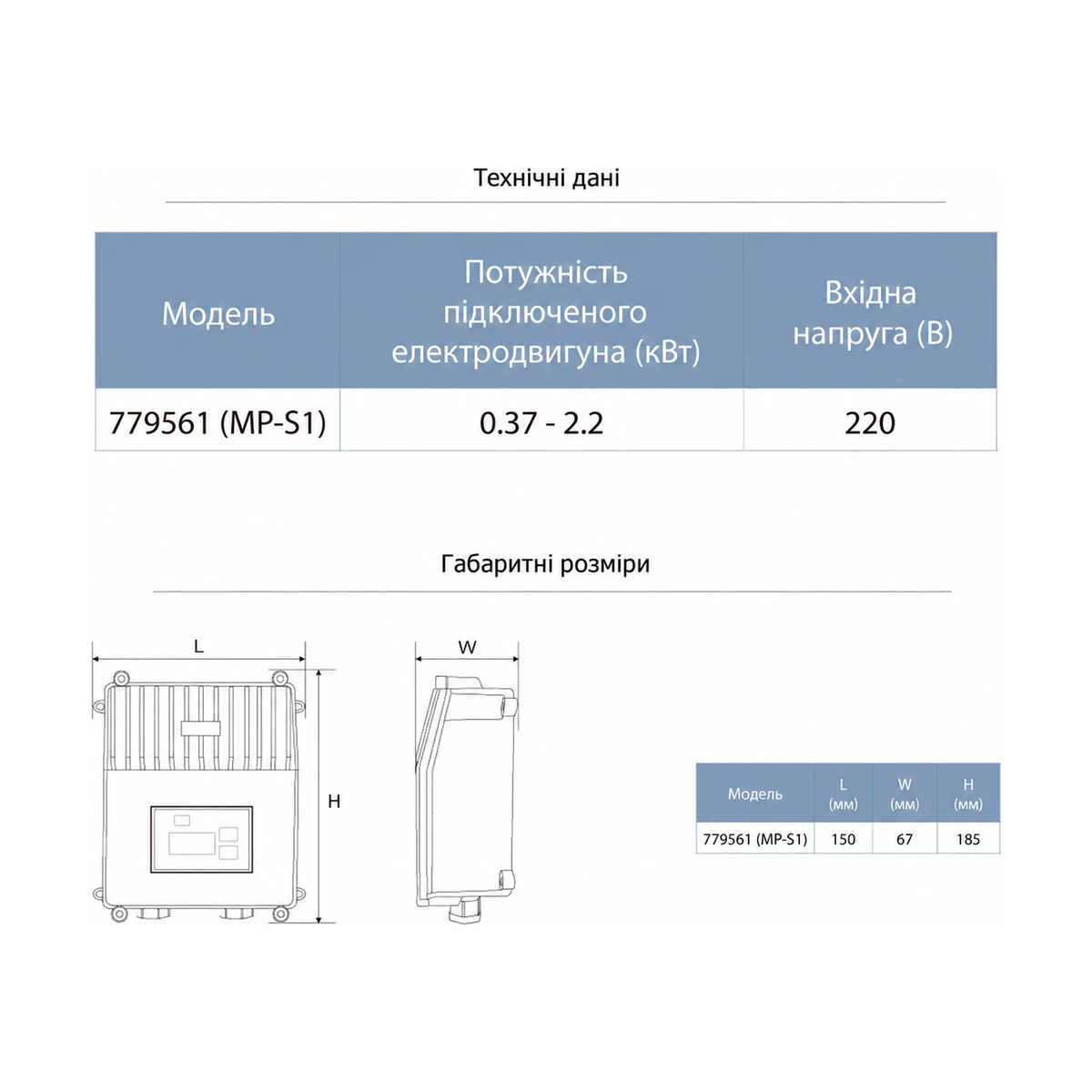

• Габаритные размеры (Д × Ш × В): 150 × 67 × 185 мм
• Страна производства: Китай

Документация

Инструкция.

Скачать инструкцию (PDF)
