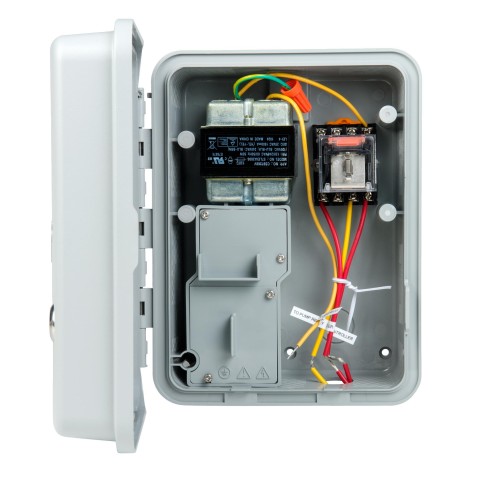

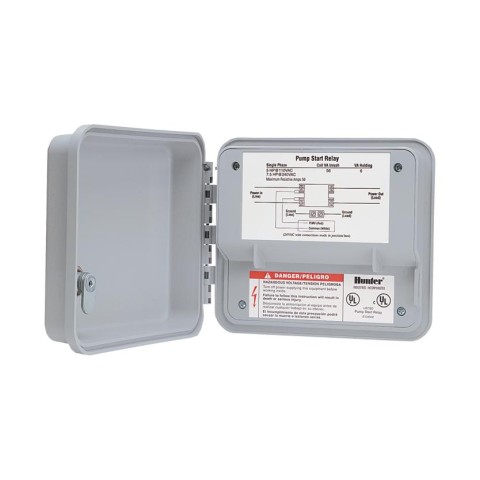

Реле запуска насоса Hunter PSR-22 для однофазного насоса 230 В до 2,2 кВт

Hunter PSR-22 - реле запуска насоса для систем автополива: оно включает насос или насосную станцию каждый раз, когда контроллер запускает любую зону, и выключает после окончания полива. Двухполюсное реле рассчитано на однофазные насосы 230 В мощностью примерно до 2,2 кВт, то есть на большинство насосов частных участков. Управляется сигналом 24 В переменного тока с выхода P/MV контроллера.

Особенности

• Двухполюсное реле для однофазных насосов 230 В примерно до 2,2 кВт (до 1,5 кВт при 120 В).
• Включает насос автоматически вместе с любой зоной полива и выключает после окончания программы.
• Катушка 24 В переменного тока с проводами с открытыми концами для быстрого подключения к выходу P/MV контроллера.
• Работает как с обычной проводкой, так и с двухпроводными декодерными системами.
• Корпус IP44 для наружного монтажа.
• Гарантия производителя 2 года.

Технические характеристики

Длина провода от контроллера до PSR-22

Как выбрать реле запуска насоса

Мощность для PSR-22 Hunter указывает как приблизительную. Трёхфазные данные Hunter приводит для сети 230 В, которая используется не во всех странах; для трёхфазного насоса 380-400 В схему подключения стоит согласовать с электриком.

Что нужно докупить

Контроллер полива с выходом P/MV 24 В переменного тока (X-Core, X2, Pro-HC и т. п.), провод от контроллера к катушке реле сечением по таблице выше, а со стороны насоса автоматический выключатель и защита насоса согласно правилам электромонтажа.

Вопросы и ответы

Зачем реле, если у контроллера есть выход на насос?

Выход P/MV контроллера выдаёт лишь управляющий сигнал 24 В переменного тока и не рассчитан на питание насоса. Реле PSR получает этот сигнал и своими силовыми контактами включает насос от сети 230 В, когда работает любая зона.

С какими контроллерами работает?

С контроллерами Hunter, у которых есть выход P/MV 24 В переменного тока: X-Core, X2, Pro-HC и другие сетевые модели, а также с двухпроводными декодерными системами. Батарейные контроллеры NODE и XC Hybrid выдают на P/MV 9-11 В постоянного тока, поэтому катушку PSR они не включат. Если выход контроллера слишком слаб для реле, Hunter предлагает усилитель PSR-B.

Где устанавливать реле?

Hunter рекомендует ставить реле не ближе 4,5 м от контроллера полива, обычно возле насоса. Длина провода от контроллера до катушки ограничена: для PSR-22 на проводе 1,5 мм² до 118 м, для PSR-53 до 65 м. Корпус IP44 рассчитан на наружный монтаж, но реле лучше защитить от прямого дождя.

Заменяет ли реле защиту насоса?

Нет. PSR лишь включает и выключает насос по сигналу контроллера. Автомат, защиту от сухого хода и перегрузки насоса ставят отдельно согласно инструкции насоса и правилам электромонтажа.
