Смесительный узел для теплого пола Watts ISOMIX-F без насоса, 14 кВт

Компактная коллекторная станция Watts ISOMIX-F для водяного теплого пола и систем охлаждения

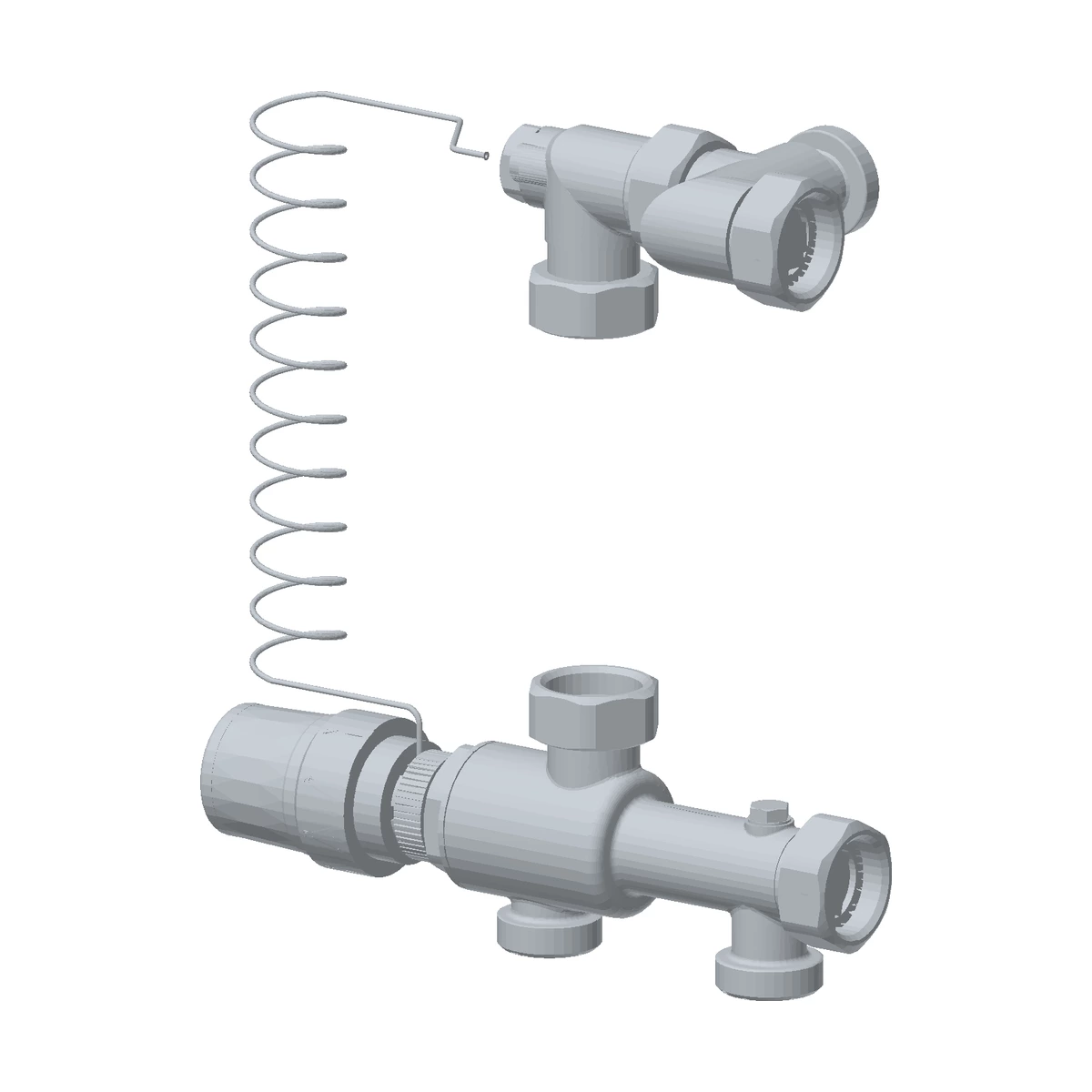

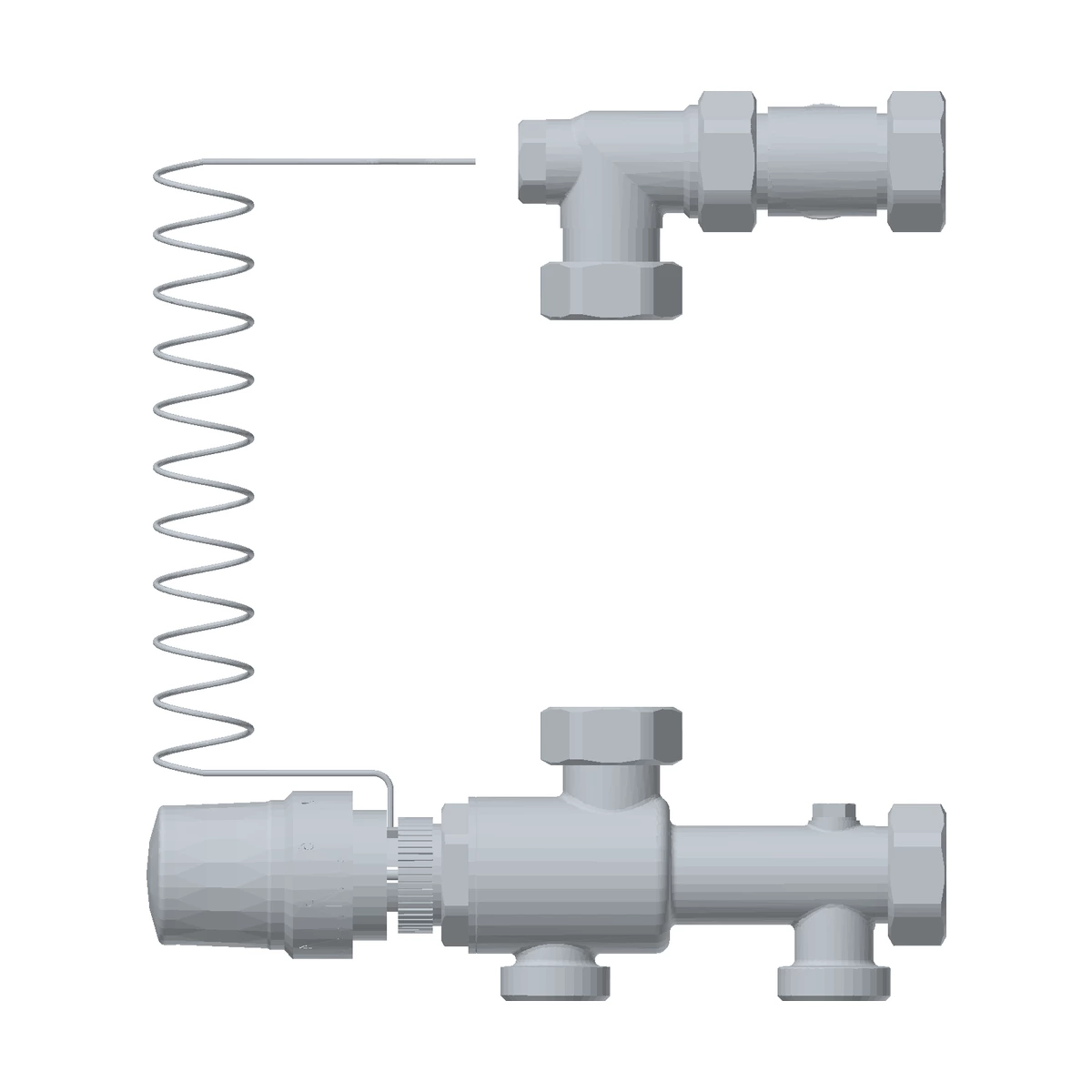

ISOMIX-F - это готовый к монтажу смесительный модуль, который крепится сбоку коллектора теплого пола и держит заданную температуру подачи в контурах. Модификация 10082500 поставляется без циркуляционного насоса и без ограничителя температуры, поэтому насос подбирает монтажник под конкретную систему (посадочное место 130 мм). Регулированием управляет термостатическая головка с капилляром и выносным датчиком на подаче: отклонение от заданного значения сразу меняет ход смесительного клапана, а встроенный обратный клапан не дает первичному контуру закоротиться. В режиме охлаждения термостатическая головка открывает клапан, поэтому узел одинаково работает с котлом, реверсивным тепловым насосом или чиллером. Подходит ко всем коллекторам Watts с боковым присоединением 1 дюйм и межосевым расстоянием 210 мм, монтируется слева или справа.

• Тепловая мощность: до 14 кВт (ΔT = 10 K)
• Диапазон настройки температуры подачи: 20-70 °C
• Kvs: 3,55 м³/ч
• Максимальный перепад давления: 500 мбар (0,5 бар)
• Максимальное рабочее давление: 10 бар
• Температура теплоносителя: 0-80 °C
• Температура окружающей среды: 0-40 °C
• Питание насоса: 230 В, 50 Гц
• Присоединение первичного контура: 1 дюйм наружная резьба, плоское уплотнение
• Присоединение вторичного контура: 1 дюйм накидная гайка, плоское уплотнение

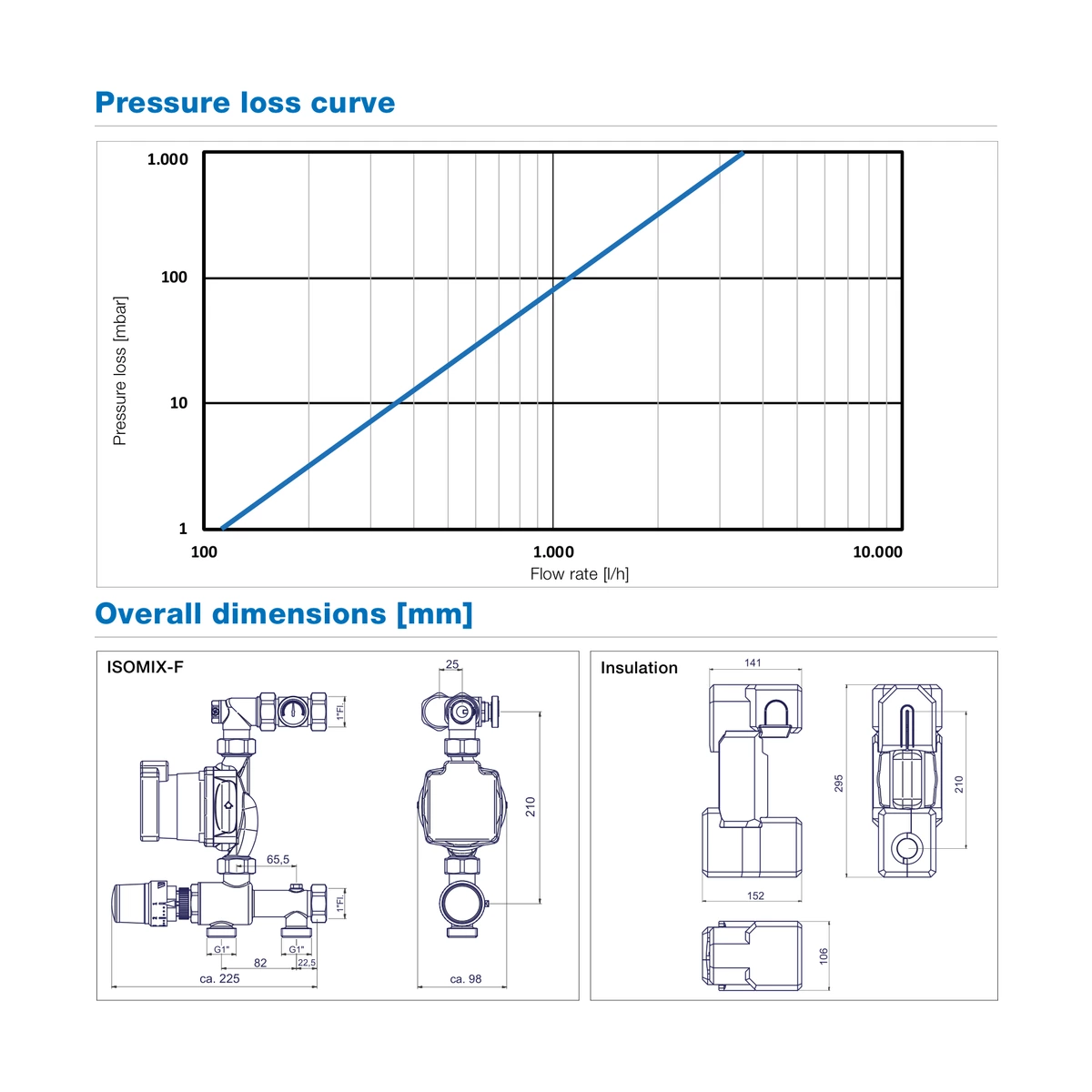

• Межосевое расстояние: 210 мм
• Монтажная длина насоса: 130 мм (насос в комплект не входит)
• Термометр 0-60 °C в эксцентриковом фитинге
• Гильза под капилляр и датчик температуры подачи, присоединение 1/8 дюйма под датчик обратной линии
• Пластиковый вставной обратный клапан
• Материалы: латунь CW617N с никелированием, плоские прокладки AFM 34/2, кольца EPDM
• Теплоноситель: вода или водогликолевая смесь по VDI 2035 / ÖNORM H 5195
• Масса: 2,02 кг
• Изоляционный кожух 10085876 поставляется отдельным артикулом
