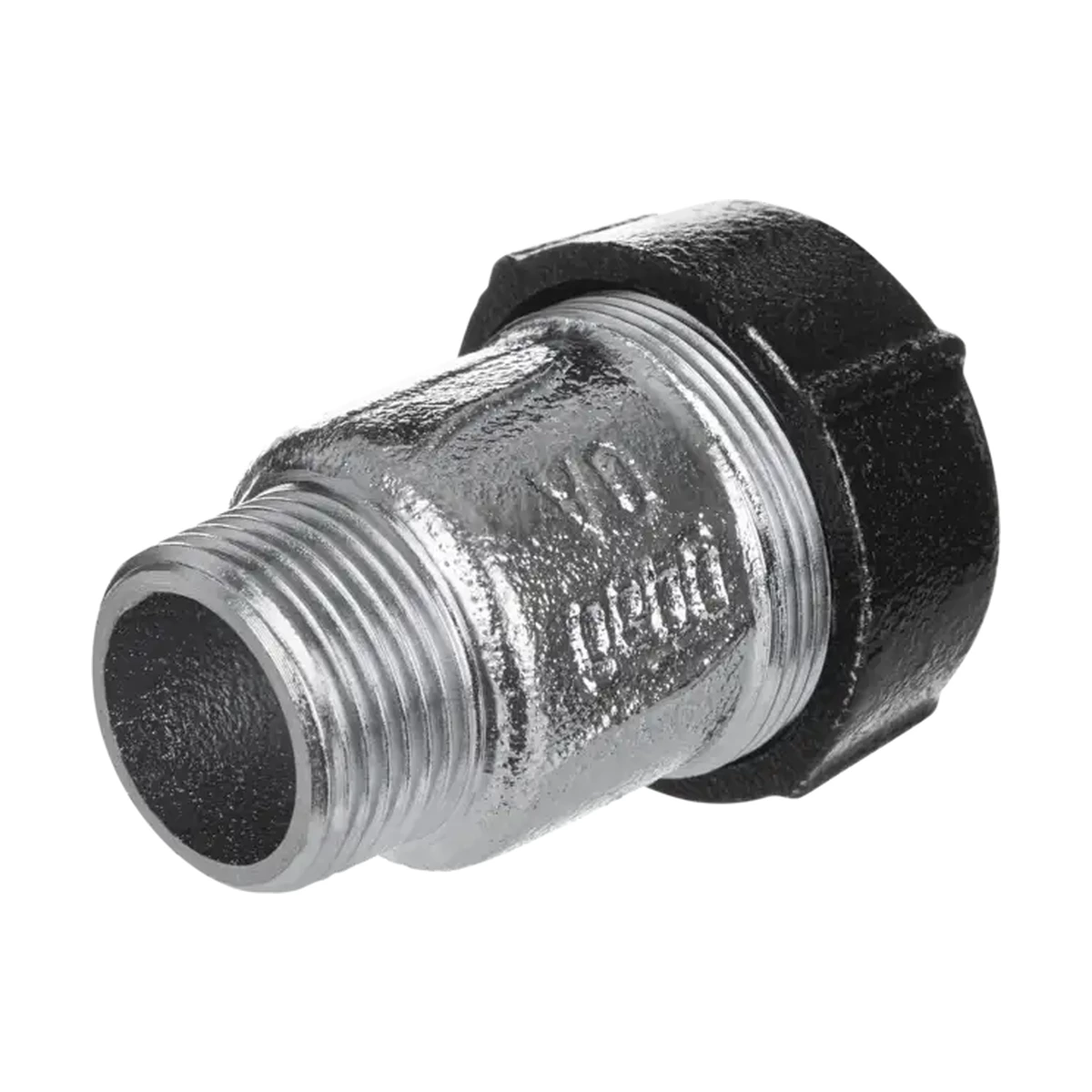

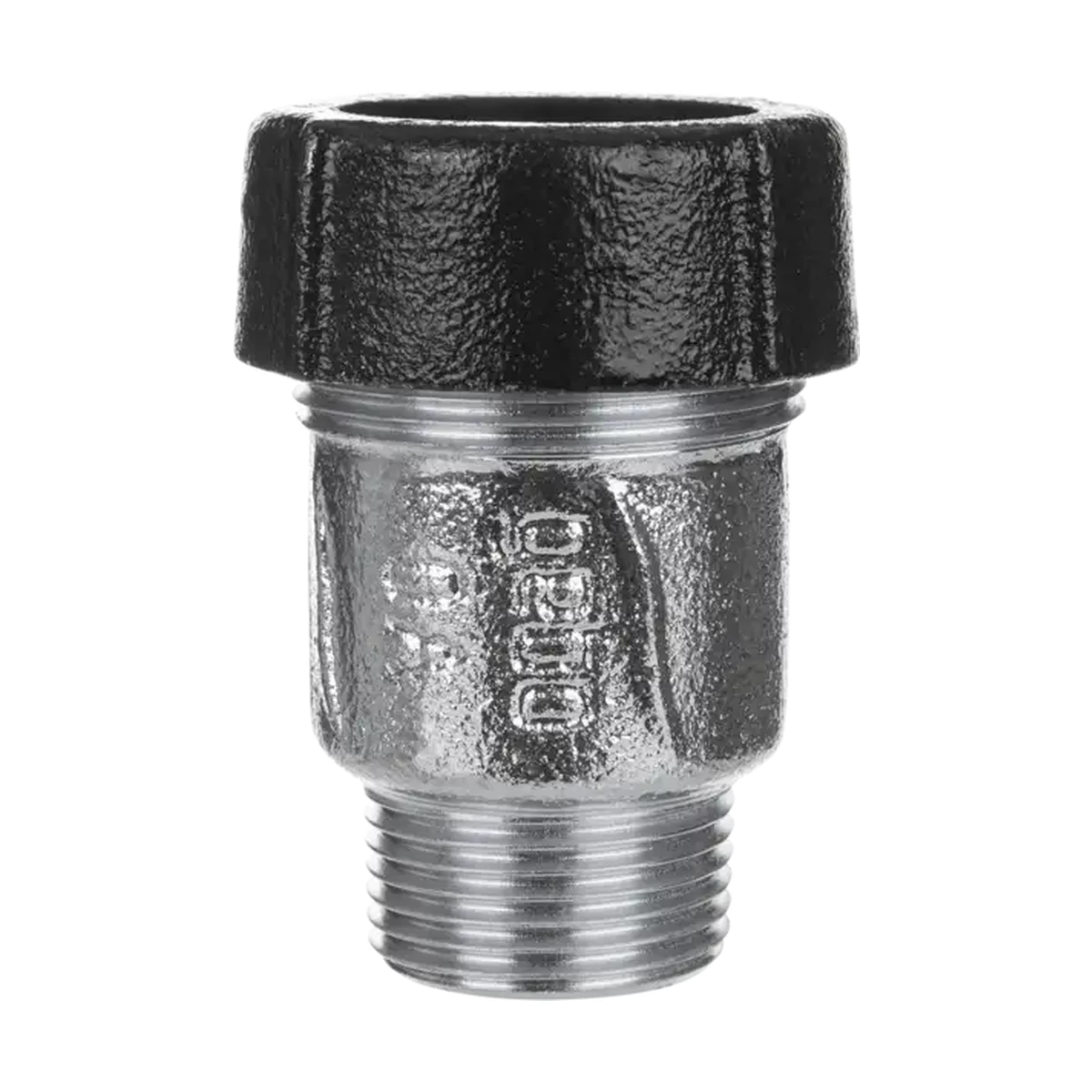

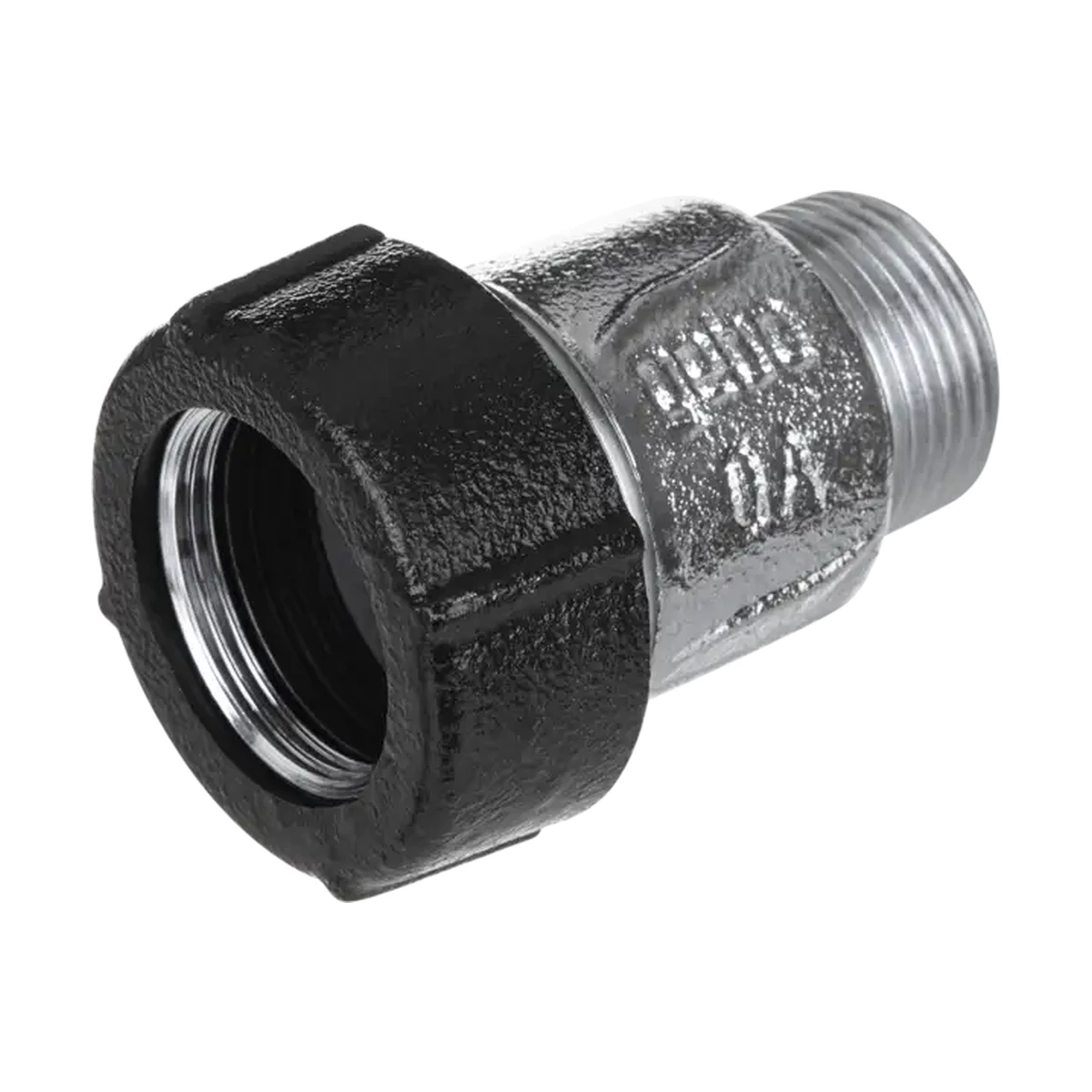

Зажимная муфта GEBO Quick QA 1/2" (DN15) с наружной резьбой для стальных труб 19,7-21,8 мм

Муфта Gebo 1/2" с наружной резьбой R: переход со стальной трубы на резьбу без сварки и нарезки резьбы

GEBO Quick QA 1/2" (DN15) - универсальная зажимная (компрессионная) муфта из ковкого чугуна, которая создает на гладком конце стальной трубы наружную резьбу R 1/2". Через нее к трубе подключают кран, фильтр, счетчик или фитинг с внутренней резьбой, не нарезая резьбу на самой трубе и без сварочных работ. Муфта зажимает трубу с наружным диаметром 19,7-21,8 мм: это стальная водогазопроводная труба 21,3 мм по DIN EN 10255, черная стальная труба 20 мм по DIN EN 10220 и полиэтиленовая труба PE 20 x 1,9 мм (PE80, PE100, PE-Xa, SDR 11) с обязательной латунной опорной гильзой GEBO 03.354.75.2019. Разрезное зажимное кольцо позволяет собрать соединение как по прямой, так и под углом между трубами. Для монтажа конец трубы отрезают перпендикулярно оси, зачищают от заусенцев, покрытия и грязи; резьба на трубе не нужна. Трубу не вводят до упора в корпус муфты. Корпус и накидная гайка из ковкого чугуна оцинкованы горячим способом, уплотнительное кольцо из NBR. Сфера применения: ремонт и реконструкция систем холодного водоснабжения, отопления, сжатого воздуха, а также наружных газопроводов из стальных труб.

• Серия: GEBO Quick (серия 195)
• Тип: QA, зажимная муфта с наружной резьбой
• Код производителя: 17.195.00.01
• Номинальный диаметр: DN15 (1/2")
• Резьба: наружная R 1/2" (ISO 7/1, DIN EN 10226-1)
• Диапазон зажима (наружный диаметр трубы): 19,7-21,8 мм
• Стальные трубы DIN EN 10255: 21,3 мм
• Черные стальные трубы DIN EN 10220 (ряды 1, 2, 3): 20 мм
• Трубы PE80, PE100, PE-Xa (SDR 11): 20 x 1,9 мм, с опорной гильзой GEBO 03.354.75.2019
• Рабочая среда: вода, сжатый воздух, газ
• Вода (стальные трубы): до 25 °C, до 10 бар
• Вода системы отопления: до 80 °C, до 6 бар
• Сжатый воздух: до 10 бар
• Газ: только вне зданий, только для стальных труб DIN EN 10255 и DIN EN 10220 ряда 1, температура окружающей среды от -20 до +60 °C, до 5 бар
• Вода (PE-трубы): до 20 °C, до 10 бар
• Корпус и накидная гайка: ковкий чугун EN-GJMB-350-10 (EN 1562)
• Зажимное кольцо и шайба: оцинкованная сталь
• Уплотнительное кольцо: NBR
• Покрытие: горячее цинкование по DIN EN 10242

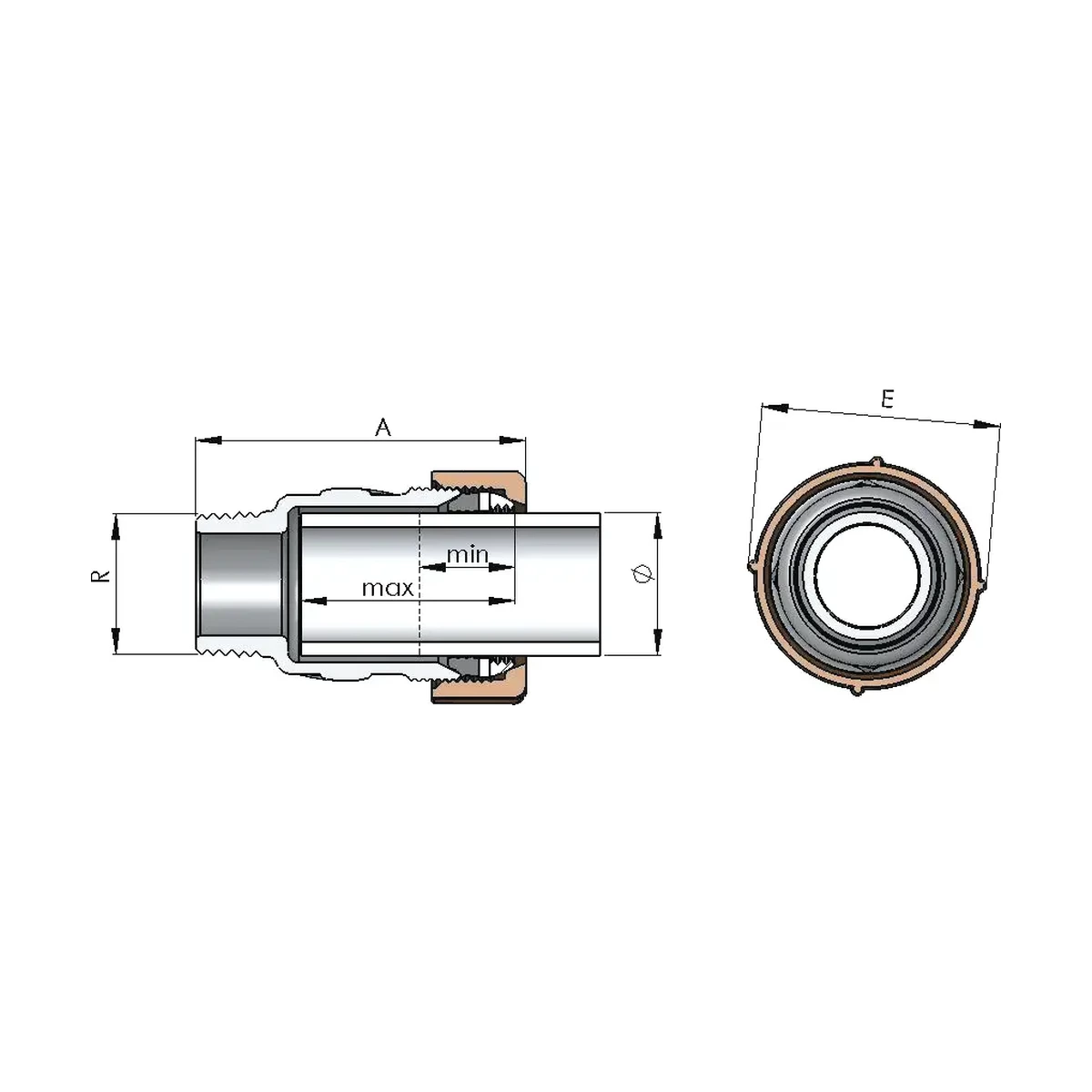

• Монтажная длина: 65 мм
• Ширина: 42 мм
• Глубина ввода трубы: от 23 до 39 мм
• Вес: 0,18 кг
• Сертификаты DVGW: DW-8511BU0380 (вода), NG-4502BL0450 (газ)
• Страна регистрации бренда: Германия
