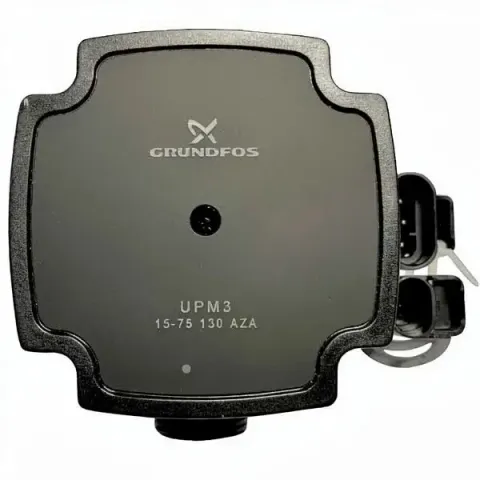

Насос циркуляційний частотний Grundfos UPM3 15-75 130 AZA для котлів Kospel EKCO.L3/M3, 02172

Grundfos UPM3 15-75 130 AZA - оригінальний циркуляційний насос Kospel (код запчастини 02172) для електричних котлів Kospel EKCO.L3, EKCO.LN3, EKCO.M3, EKCO.MN3, а також EKD.L3 та EKD.M3. Насос має електронно комутований двигун з постійними магнітами: швидкість обертання задає автоматика котла ШІМ-сигналом (PWM), тому насос працює саме з тією продуктивністю, яка потрібна котлу в цей момент.

Підходить для котлів Kospel

• EKCO.L3 та EKCO.LN3
• EKCO.M3 та EKCO.MN3
• EKD.L3 та EKD.M3

Модель котла вказана на заводській табличці на корпусі. Якщо сумніваєтесь, надішліть нам фото таблички, і ми підтвердимо сумісність.

Заміна насоса Wilo Para 15-130/7-50/iPWM1 (02086)

Котли EKCO.L3/LN3/M3/MN3 комплектувались одним із двох насосів: Wilo Para 15-130/7-50/iPWM1-3 (код Kospel 02086) або Grundfos UPM3 15-75 130 AZA (код 02172). Kospel постачає обидва як запчастину для тих самих котлів, тому Grundfos UPM3 можна встановити замість несправного Wilo Para.

• Гідравліка без переробок. Обидва насоси мають монтажну довжину 130 мм і номінальний діаметр DN15, тож Grundfos стає на місце Wilo.
• Потрібен комплект проводів. Роз'єми живлення і керування у Grundfos UPM3 інші, ніж у Wilo Para, тому проводи від старого насоса не підійдуть. Для котлів EKCO.L3/LN3/M3/MN3 замовте комплект проводів Kospel 02310. Для котлів EKD код комплекту уточнюйте у нас.
• Трохи більший запас напору. Wilo Para 15/7-50 розвиває близько 7 м при споживанні до 50 Вт, Grundfos UPM3 15-75 - до 7,5 м при споживанні до 60 Вт. Фактичну швидкість в обох випадках задає автоматика котла.

Технічні характеристики

• Тип: циркуляційний насос з мокрим ротором, керування ШІМ-сигналом (PWM) від котла
• Максимальний напір: 7,5 м
• Споживана потужність: від 2 до 60 Вт
• Струм: від 0,04 до 0,58 А
• Живлення: 1 × 230 В, 50/60 Гц
• Індекс енергоефективності EEI: ≤ 0,20
• Монтажна довжина: 130 мм
• Приєднання: G 1 (DN15)
• Корпус: чавун з катафорезним покриттям
• Вал і підшипники: кераміка
• Температура теплоносія: від +2 до +110 °C
• Максимальний тиск у системі: 10 бар
• Мінімальний тиск на вході: 0,05 бар при 75 °C, 0,5 бар при 95 °C
• Клас захисту: IP44, клас ізоляції F
• Рівень шуму: до 32 дБ(А)
• Вага: 1,8 кг
• Комплектація: насос без проводів живлення і керування

Часті запитання

У котлі стояв Wilo Para 02086. Чи підійде цей насос?
Так, для котлів EKCO.L3, LN3, M3 і MN3 Kospel постачає Grundfos UPM3 як запчастину замість Wilo Para. Обов'язково додайте до замовлення комплект проводів 02310, без нього насос не підключити.

У котлі вже стояв Grundfos UPM3. Чи потрібні нові проводи?
Насос постачається без проводів. При заміні Grundfos на Grundfos підключаються штатні проводи котла, якщо вони справні.

Що означає світлодіод на насосі?
Зелений колір - насос працює і керується сигналом котла. Червоний колір - аварія: занизька напруга живлення, заблокований ротор або несправність електроніки.

Насос заблокувався після тривалого простою. Що робити?
На передній панелі UPM3 є механічний пристрій деблокування. Вимкніть живлення котла, натисніть хрестовою викруткою (PH2) на гвинт деблокування і проверніть його: вал зрушить з місця без розбирання насоса. Якщо після цього індикатор знову світиться червоним, насос потрібно міняти.
