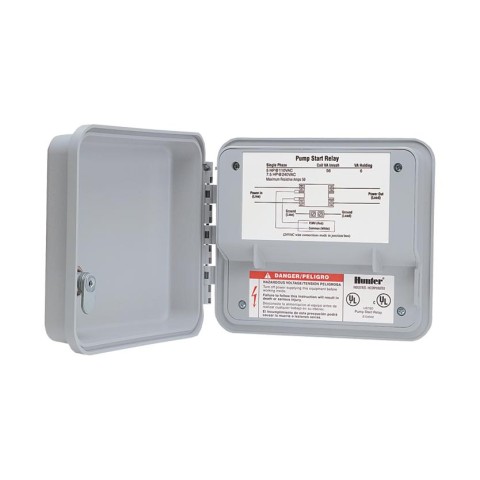

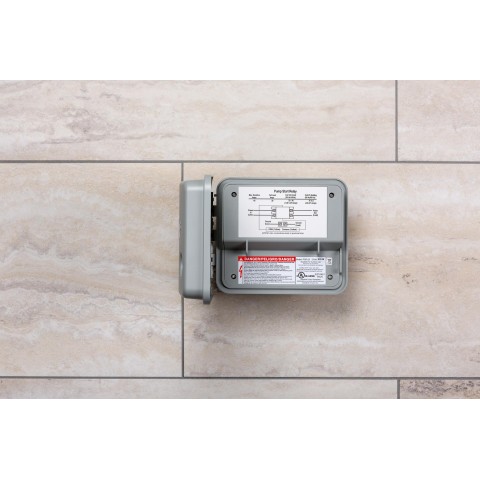

Реле запуску насоса Hunter PSR-53 триполюсне для насоса до 5,6 кВт
ApplePay
оплата за рахунком
готівкою
Hunter PSR-53 - потужне реле запуску насоса для систем автополиву з насосами великої потужності. Воно вмикає насос щоразу, коли контролер запускає будь-яку зону, і вимикає після завершення поливу. Триполюсне реле розраховане на однофазні насоси 230 В до 5,6 кВт, а також на трифазні насоси до 7,5 кВт у мережі 230 В. Керується сигналом 24 В змінного струму з виходу P/MV контролера.
Особливості
- Триполюсне реле для однофазних насосів 230 В до 5,6 кВт і трифазних до 7,5 кВт (у мережі 230 В).
- Вмикає насос автоматично разом із будь-якою зоною поливу і вимикає після завершення програми.
- Котушка 24 В змінного струму з дротами з відкритими кінцями для швидкого підключення до виходу P/MV контролера.
- Працює як зі звичайною проводкою, так і з дводротовими декодерними системами.
- Корпус IP44 для зовнішнього монтажу.
- Гарантія виробника 2 роки.
Технічні характеристики
| Тип | триполюсне реле, одне положення увімкнення |
| Насос, однофазний 230 В | до 5,6 кВт |
| Насос, трифазний 230 В | до 7,5 кВт |
| Струм при повному навантаженні | 40 А |
| Максимальний активний струм | 50 А |
| Керування | котушка 24 В змінного струму, вихід P/MV контролера |
| Відстань від контролера | не менше 4,5 м |
| Ступінь захисту | IP44 |
| Розміри | висота 17 см, ширина 19 см, глибина 12 см |
| Гарантія виробника | 2 роки |
Довжина дроту від контролера до PSR-53
| Переріз дроту | Максимальна довжина в один бік |
|---|---|
| 0,75 мм² | 41 м |
| 1,5 мм² | 65 м |
| 2,5 мм² | 104 м |
| 4 мм² | 165 м |
Як обрати реле запуску насоса
| Модель | Насос і довжина дроту від контролера |
|---|---|
| PSR-22 | однофазний 230 В до 2,2 кВт; дріт 1,5 мм² до 118 м |
| PSR-53 | однофазний 230 В до 5,6 кВт або трифазний 230 В до 7,5 кВт; дріт 1,5 мм² до 65 м |
Потужність для PSR-22 Hunter вказує як приблизну. Трифазні дані Hunter наводить для мережі 230 В, яка використовується не в усіх країнах; для трифазного насоса 380-400 В схему підключення варто погодити з електриком.
Що потрібно докупити
Контролер поливу з виходом P/MV 24 В змінного струму (X-Core, X2, Pro-HC тощо), дріт від контролера до котушки реле перерізом за таблицею вище, а на боці насоса автоматичний вимикач і захист насоса згідно з правилами електромонтажу.
Питання та відповіді
Навіщо реле, якщо контролер має вихід на насос?
Вихід P/MV контролера видає лише керуючий сигнал 24 В змінного струму і не розрахований на живлення насоса. Реле PSR отримує цей сигнал і своїми силовими контактами вмикає насос від мережі 230 В, коли працює будь-яка зона.
З якими контролерами працює?
З контролерами Hunter, що мають вихід P/MV 24 В змінного струму: X-Core, X2, Pro-HC та інші мережеві моделі, а також із дводротовими декодерними системами. Батарейні контролери NODE і XC Hybrid видають на P/MV 9-11 В постійного струму, тому котушку PSR вони не ввімкнуть. Якщо вихід контролера заслабкий для реле, Hunter пропонує підсилювач PSR-B.
Де встановлювати реле?
Hunter рекомендує ставити реле не ближче 4,5 м від контролера поливу, зазвичай біля насоса. Довжина дроту від контролера до котушки обмежена: для PSR-22 на дроті 1,5 мм² до 118 м, для PSR-53 до 65 м. Корпус IP44 розрахований на зовнішній монтаж, але реле краще захистити від прямого дощу.
Чи замінює реле захист насоса?
Ні. PSR лише вмикає і вимикає насос за сигналом контролера. Автомат, захист від сухого ходу і перевантаження насоса ставлять окремо згідно з інструкцією насоса і правилами електромонтажу.
