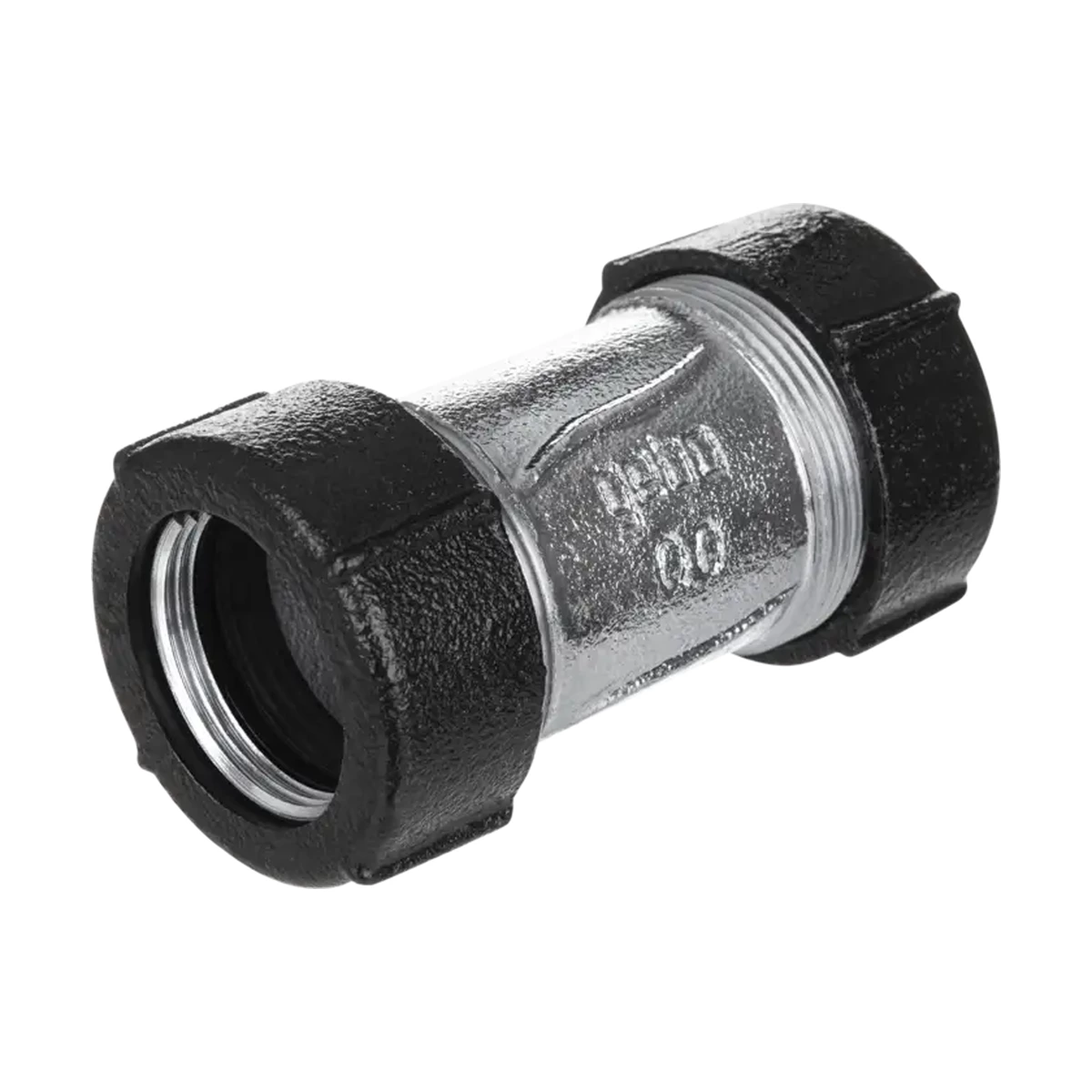

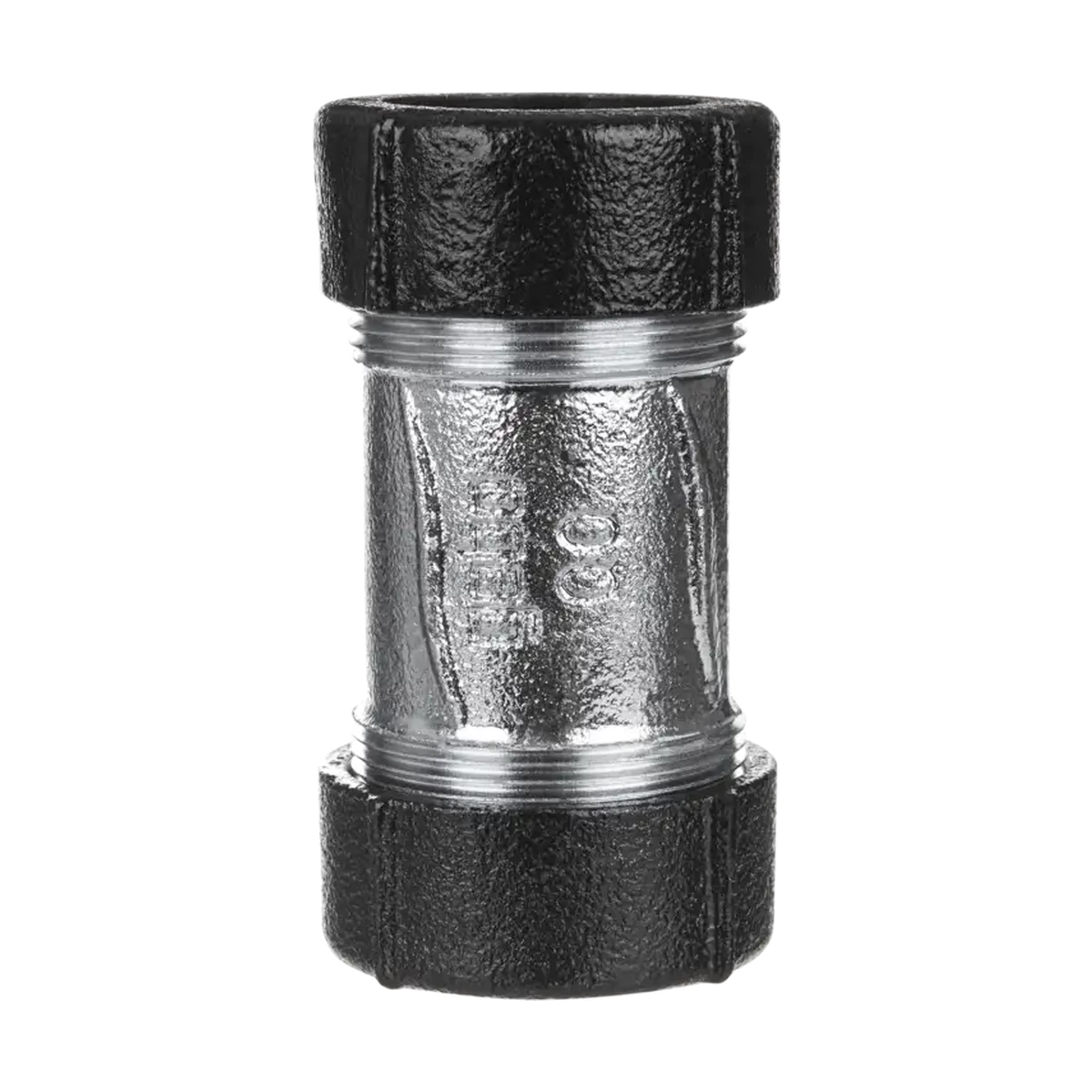

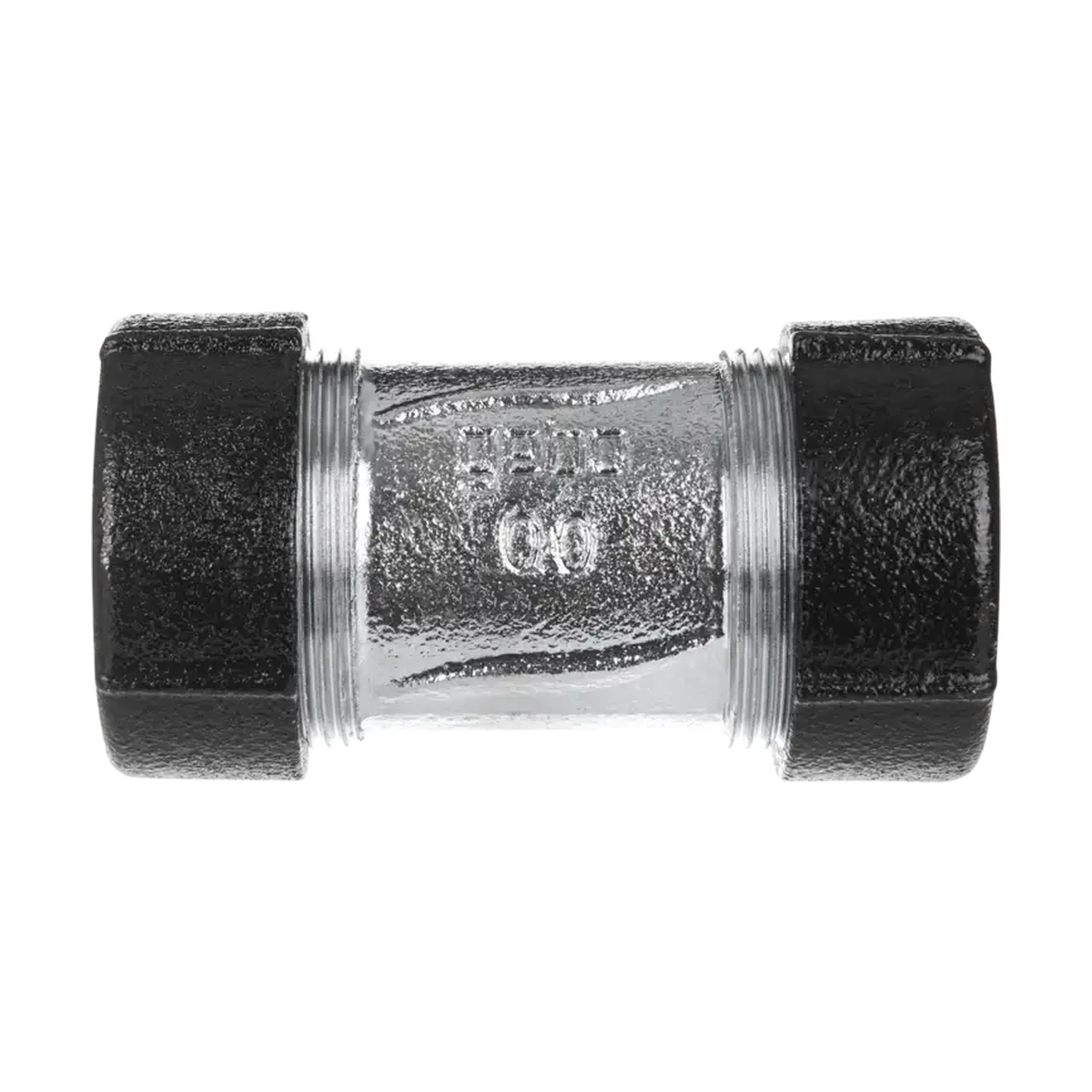

Зажимная муфта GEBO Quick QO 1 1/2" (DN40) двусторонняя для соединения стальных труб 47,9-51,5 мм

Ремонтная муфта Gebo 1 1/2" труба-труба: соединение двух стальных труб без сварки и резьбы

GEBO Quick QO 1 1/2" (DN40) - универсальная двусторонняя зажимная (компрессионная) муфта из ковкого чугуна для соединения двух гладких концов стальных труб одного диаметра. Ее ставят вместо вырезанного участка с протечкой или трещиной, для удлинения трубопровода или врезки нового участка, когда сварка невозможна или нежелательна. Муфта зажимает трубу с наружным диаметром 47,9-51,5 мм: это стальная водогазопроводная труба 48,3 мм по DIN EN 10255, черная стальная труба 51 мм по DIN EN 10220 и полиэтиленовая труба PE 50 x 4,6 мм (PE80, PE100, PE-Xa, SDR 11) с обязательной латунной опорной гильзой GEBO 03.354.75.5046. Разрезное зажимное кольцо позволяет собрать соединение как по прямой, так и под углом между трубами. Для монтажа конец трубы отрезают перпендикулярно оси, зачищают от заусенцев, покрытия и грязи; резьба на трубе не нужна. Трубы не вводят до упора и не стыкуют между собой внутри муфты. Корпус и накидная гайка из ковкого чугуна оцинкованы горячим способом, уплотнительное кольцо из NBR. Сфера применения: ремонт и реконструкция систем холодного водоснабжения, отопления, сжатого воздуха, а также наружных газопроводов из стальных труб.

• Серия: GEBO Quick (серия 195)
• Тип: QO, двусторонняя зажимная муфта (труба-труба)
• Код производителя: 17.195.02.05
• Номинальный диаметр: DN40 (1 1/2")
• Диапазон зажима (наружный диаметр трубы): 47,9-51,5 мм
• Стальные трубы DIN EN 10255: 48,3 мм
• Черные стальные трубы DIN EN 10220 (ряды 1, 2, 3): 51 мм
• Трубы PE80, PE100, PE-Xa (SDR 11): 50 x 4,6 мм, с опорной гильзой GEBO 03.354.75.5046
• Рабочая среда: вода, сжатый воздух, газ
• Вода (стальные трубы): до 25 °C, до 10 бар
• Вода системы отопления: до 80 °C, до 6 бар
• Сжатый воздух: до 10 бар
• Газ: только вне зданий, только для стальных труб DIN EN 10255 и DIN EN 10220 ряда 1, температура окружающей среды от -20 до +60 °C, до 5 бар
• Вода (PE-трубы): до 20 °C, до 10 бар
• Корпус и накидная гайка: ковкий чугун EN-GJMB-350-10 (EN 1562)
• Зажимное кольцо и шайба: оцинкованная сталь
• Уплотнительное кольцо: NBR
• Покрытие: горячее цинкование по DIN EN 10242

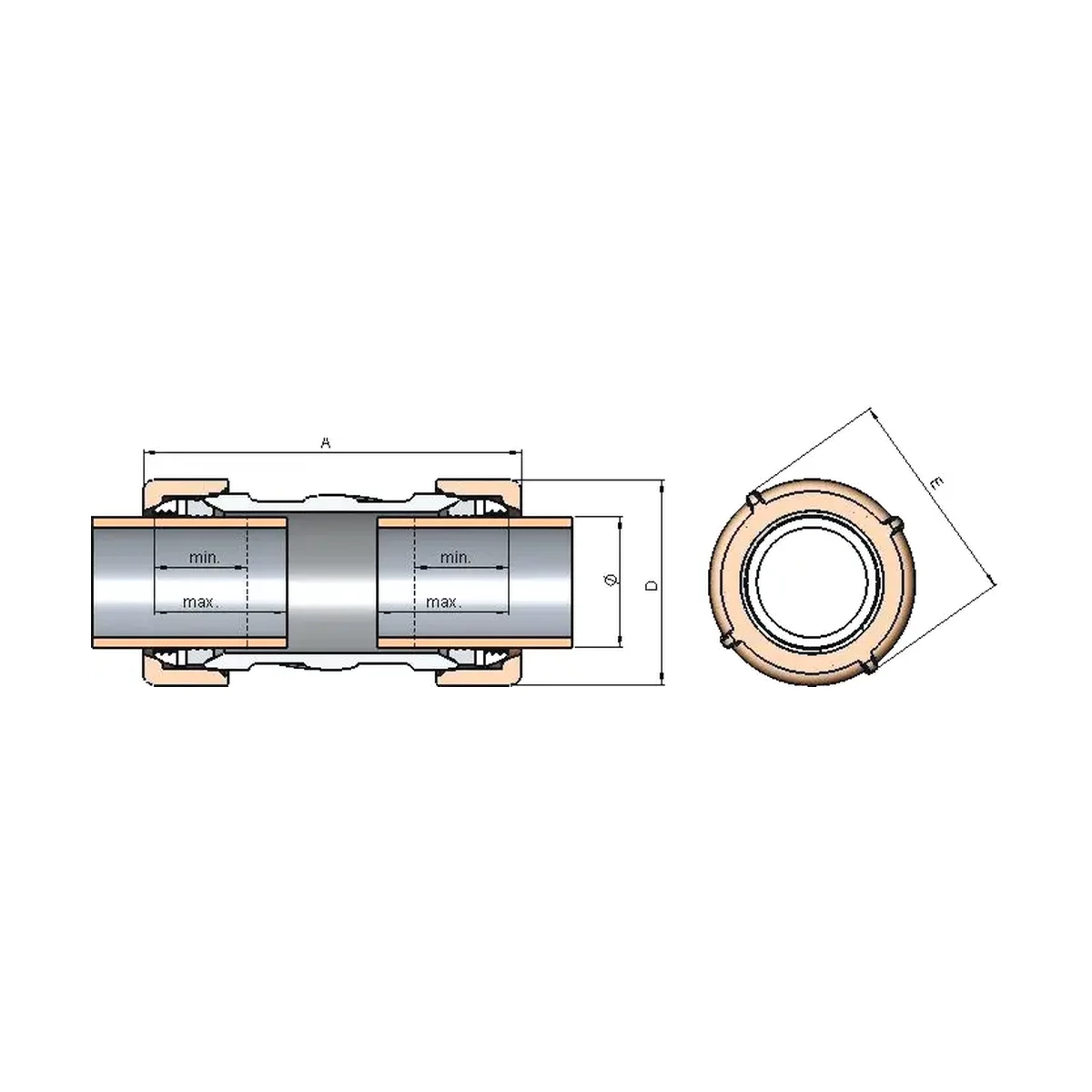

• Монтажная длина: 107 мм
• Ширина: 72 мм
• Глубина ввода трубы: от 25 до 44 мм
• Вес: 0,552 кг
• Сертификаты DVGW: DW-8511BU0380 (вода), NG-4502BL0450 (газ)
• Страна регистрации бренда: Германия
